文/Yuji Imamiya,Satoru Akama,Yoshihito Fujita,Haruhiko Niitani;三菱重工
近年來,隨著電子產品越來越小,包括電子部件和印刷電路板在內的這類裝置中使用的各種部件,也已經小型化并且越來越復雜。因此,對包括鉆孔在內的超精密加工的進一步小型化和提高質量的需求,正不斷增長。作為滿足這種需求的一種手段,利用短脈沖、短波長激光的加工方法已經引起關注。使用諸如皮秒脈沖激光的短脈沖激光器,能夠?qū)崿F(xiàn)沒有熱效應的冷燒蝕,從而獲得質量優異的高精度加工。
此外,使用短波長激光器可以使激光束的聚焦光斑直徑更小,從而實現更精細的微加工。如圖1所示,目前用于微加工的常見短脈沖激光器包括Nd:YAG激光器(波長1064nm)、通過Nd:YAG激光器的二次諧波產生的綠光激光器(波長532nm)、以及通過Nd:YAG激光器的三次諧波產生的紫外(UV)激光器(波長355nm)。另一方面,由四次諧波產生的深紫外(DUV)激光器(波長266nm),由于其處理困難而未被廣泛使用,作為微加工系統幾乎沒有實際成就。[1]然而,短波長使得聚焦激光光斑直徑在照射點更小,從而可以實現更精細的鉆孔。此外,DUV激光能被各種材料高度吸收,并且具有很高的光能量,其將有望應用于加工傳統方法難以加工的材料。
三菱重工機床有限公司(MAT)已經向市場推出了配有皮秒綠光激光器的“ABLASER”激光微加工系統。[2]此外,公司還開發了使用皮秒DUV激光器的光學系統和加工技術,以實現更高質量的更精細鉆孔。本文將闡述皮秒DUV激光器的基本加工特性,以及利用ABLASER實現的超精密鉆孔應用。

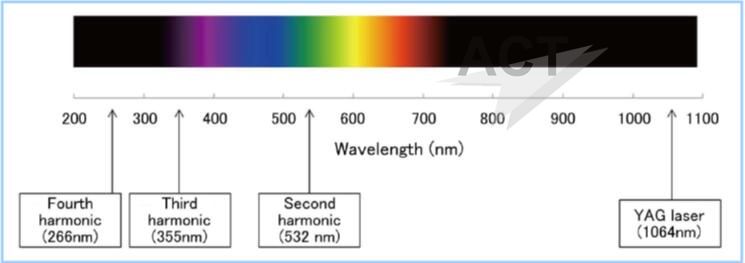

圖1:不同波長的各種類型激光束。
DUV激光光學系統的結構及其加工特性
(1)DUV激光器的光學激光聚焦系統
在激光微加工中,激光束被聚焦并照射在目標工件的表面上,利用光的能量,可以去除目標工件加工所產生的碎屑。在照射時,當聚焦光斑直徑較小時,需要去除碎片的區域也變小,這提高了微加工的質量。有多種手段可以實現更小的聚焦光斑直徑,例如利用短波長激光器,在聚焦之前擴大光斑直徑并縮短焦距。然而,當激光的波長處于紫外波段時,玻璃材料對激光的吸收增加。因此,需要減輕透鏡等光學元件材料的應變。在其他方法中,會聚角較大,其可能導致孔在激光入口和出口之間尺寸的間隙,并減小焦深,從而限制鉆孔加工所產生的孔的形狀。
新開發的光學激光聚焦系統采用DUV激光器,提供更小直徑的會聚光。因此,通過預先測試用于光學元件的玻璃對DUV激光束的耐久性,同時選擇最佳玻璃材料并設定適當?shù)募す庹丈鋸姸,可以確保透鏡的耐久性。此外,通過優化焦距和透鏡形狀,使會聚角最小化并實現長焦深,而聚焦激光光斑直徑保持非常小。
(2)DUV激光聚焦光斑直徑的評價

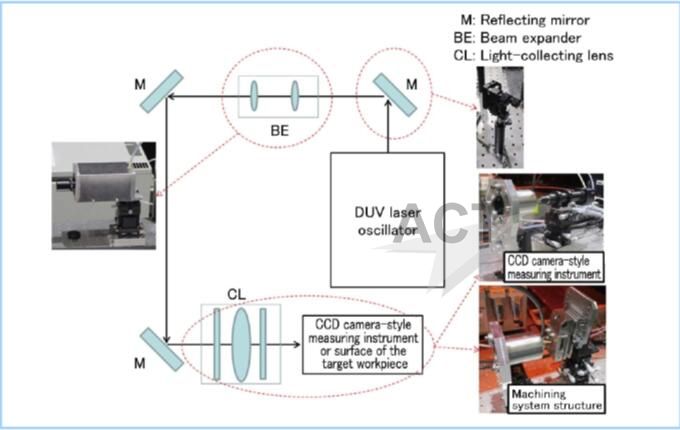

圖2:DUV激光聚焦激光光斑直徑測量系統的結構。
基于上述研究,三菱重工創建了用于DUV激光的原型光學激光聚焦系統,以便通過測量聚焦光斑直徑和能量分布來確認預期的微加工水平。圖2給出了光斑直徑測量系統的結構。從DUV激光振蕩器發射的光束,通過全反射鏡傳播,模擬要安裝的激光加工裝置和通過聚焦透鏡會聚的光束傳輸路徑。
圖3給出了由CCD相機測量儀器測量的焦點處的能量分布。能量分布與預期的高斯分布大致一致,這是非常理想的結果,測量的光斑直徑為5.7μm。另一方面,根據理論公式計算的設計直徑為5.5μm,與測量值基本一致。與利用MAT公司的傳統綠光激光器的ABLASER所獲得的光斑直徑相比,DUV激光束的光斑直徑大約是綠光激光器光斑直徑的一半,從而可以預期更精細的鉆孔。此外,焦點處的橢圓度為0.998,這也證實了可以期望高精度的鉆孔。

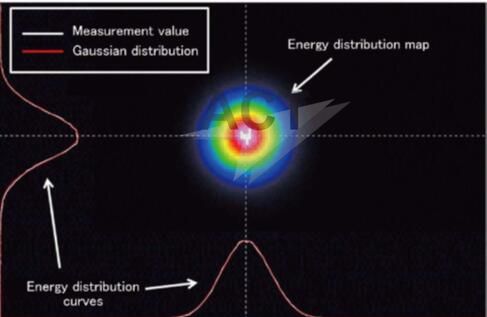

圖3:焦點處的能量分布。聚焦的DUV激光光斑直徑為5.7μm,能量分布產生與高斯分布一致的理想曲線。
(3)DUV激光束對各種材料制造速率的檢驗
需要獲得DUV激光束和綠光激光束(波長515nm)針對各種不同材料的鉆孔速度,以便比較和評估它們的特性。在類似于聚焦光斑直徑測量系統的一個光學系統結構中,不同的材料被放置在焦點位置(見圖2)。表1中列出的材料分別用聚焦的DUV或綠光激光束,僅照射1個脈沖,以便測量鉆孔形成的孔的深度,這項測量是通過基恩士公司的3D激光掃描共聚焦顯微鏡(VK-X150/160)實現的。由于鉆孔后孔的橫截面是坑狀,根據孔中心的最大深度進行測量。使用不同的脈沖能量水平進行加工和測量,從而獲得每種材料的鉆孔速度。

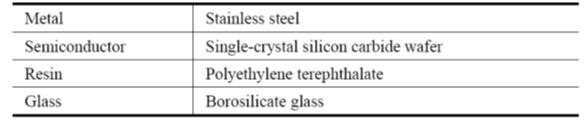

表1:DUV和綠光激光束單脈沖輻照測試的材料
圖4中顯示了測量結果。圖4中的縱軸表示加工深度,橫軸表示照射激光束的能量強度。如圖3所示,在照射范圍內能量分布不均勻。因此,使用中心附近的能量值來計算強度。
通過比較DUV激光束和綠光激光束的鉆孔速度,確定了用它們加工每種材料時的顯著差異。圖5給出了由兩種激光器鉆出的孔的圖像和橫截面圖。單晶碳化硅晶圓(SiC)是一種化合物半導體材料,具有較高的硬度和化學穩定性,基于化學作用的精密SiC加工和制造都非常困難。因此,人們迫切期望基于激光的精密加工能夠處理這種材料。但由于帶隙大,因此具有更高光能量的短波長激光束更適合加工這種材料。在該實驗結果中,綠光激光束的鉆孔速度相當?shù),并且材料在激光照射范圍?nèi)會發生熔化。
相比之下,具有高能量的DUV激光束實現了相對較高的鉆孔速度,并且鉆出的孔的橫截面近似于高斯分布,因此,有望在超細鉆孔中實現精密加工。DUV激光束能成功地在硼硅酸鹽玻璃上鉆出清晰的孔。綠光激光束大部分穿透材料,導致加工非常困難,加工速度非常慢。
使用DUV激光,確認鉆出的孔在工件表面上具有非常少的熔化,其中幾乎觀察不到被移除碎屑的再次附著。因此,可以假定產生了理想的燒蝕現象,進而可以實現高質量的超細鉆孔。
當加工不銹鋼材料時,DUV激光束能比綠光激光束獲得更高的加工速度。此外,在用綠光激光束加工聚苯二甲酸乙二醇酯材料(一種高分子材料)時,會產生氣泡,這表明材料發生了熔化。相反,使用DUV激光束加工這種高分子材料,只產生較少熱效應,并且加工速度足夠快。
因此,經過對多種材料的加工對比,證實了DUV激光相比于綠光激光束的優越性,并且還可以估計最佳脈沖輸出,獲得針對每種材料所需的加工深度。因此,DUV激光束將有望改進很多材料的加工質量和,優化產品性能。

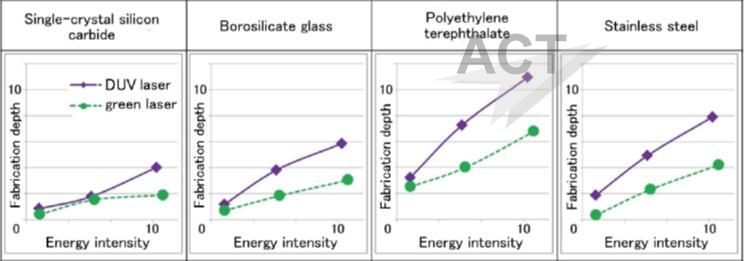

圖4:每種材料的加工深度與DUV和綠光激光能量強度的關系。縱軸和橫軸采用歸一化值。所有圖表使用統一的比例。

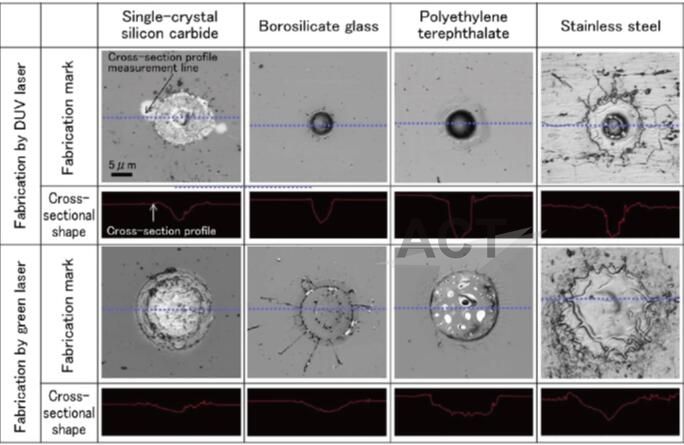

圖5:利用單脈沖對每種材料鉆孔的圖像及其橫截面視圖。所有圖像和橫截面使用統一的比例。
ABLASER利用DUV激光進行實際加工
使用配備有DUV激光光學系統的“ABLASER”激光微加工系統進行鉆孔測試。 MAT已經向市場提供ABLASER系統。為了實現高質量的鉆孔,ABLASER采用螺旋鉆孔方法,激光束的路徑可以高精度旋轉和調整,如圖6所示。此外,一款獨特的光學頭允許控制激光束的入射角和旋轉直徑,如圖7所示,從而能夠?qū)崿F(xiàn)任何孔徑和橫截面形狀。

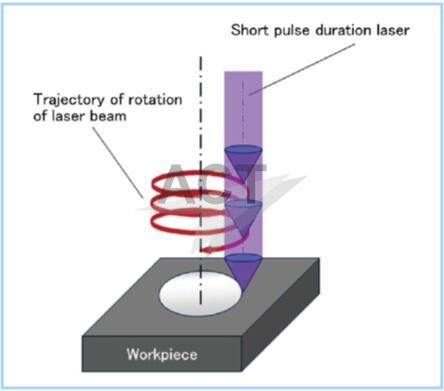

圖6:螺旋鉆孔方法。以任意調節的旋轉直徑高速旋轉激光束進行鉆孔,光束為短脈沖激光。

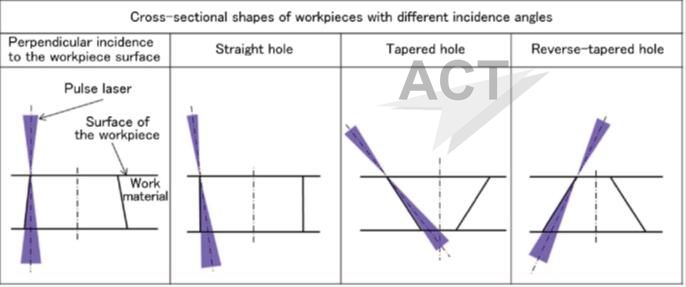

圖7:由ABLASER控制激光入射角。通過控制激光束的入射角,鉆孔加工可以實現諸如直孔、錐形孔和倒錐形孔的任意截面。
根據上述單脈沖照射試驗獲得的加工特性,可以根據對不銹鋼和單晶SiC晶圓的鉆孔要求,確定激光照射條件。在不銹鋼板(厚度0.2mm)上鉆出直徑20μm的孔,在板的正面和背面,孔的圓度都非常好,孔的邊緣光滑,沒有碎屑。在SiC晶圓(厚度0.1mm)上鉆出直徑10μm的孔,從圖8中給出的鉆孔結果顯示,在SiC上鉆出的孔達到了預期,因為SiC晶圓非常難加工。從圖中看到,鉆孔后邊緣部分的質量非常高,這表明鉆孔過程中產生的熱效應非常小。
如上所述,由于利用DUV激光束、集聚光系統的優化和光束軌跡的精確控制,成功實現了直徑為20μm或10μm、高寬比為10的高質量鉆孔,而這樣的孔用傳統方法是很難實現的。未來,還將通過優化加工條件使用DUV激光對其他介電材料、半導體和金屬材料實施鉆孔、切割和狹縫彎曲等加工,進一步展示DUV激光在微加工領域的超級適用性。

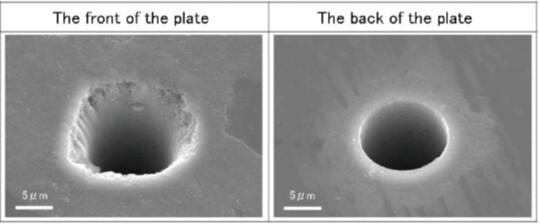

圖8:利用DUV激光器在單晶SiC晶圓上鉆孔的SEM圖像。晶圓厚度為0.1mm,鉆孔直徑為10μm。
結論
為了滿足更加精密的激光微加工需求,MAT公司已經開發了利用短脈沖DUV激光的光學系統,其中MAT公司證實可以實現微聚焦激光光斑直徑,同時保持所需的焦深。此外,利用這種新的光學系統,還能確定各種不同材料的加工特性。
另外,MAT公司將該光學系統安裝在由其制造并銷售的“ABLASER”激光微加工系統中,實現了直徑最小為10μm、縱橫比最大為10的超細鉆孔。
參考文獻
1. Ikeda, N. et al., Diode-Pumped Solid-State Ultraviolet Laser Micro Processing System, Mitsubishi Heavy
Industries, Ltd. Technical Review Vol. 40 Extra No. 2 (2003)
2. Nakagawa, K. et al., Microdrilling Technology using Short Pulsed-laser, Mitsubishi Heavy Industries
Technical Review Vol. 52 No. 3 (2015)
