與太赫茲電磁頻譜的其它頻段相比，位于紅外和微波之間的頻段似乎被忽略了。據麥姆斯咨詢報道，香港中文大學和華威大學（The University of Warwick）的一個研究小組最近發表研究成果，表明實現太赫茲光束的寬帶寬、大幅度且快速的調制是可能的，甚至只需非常簡單的器件就能實現。

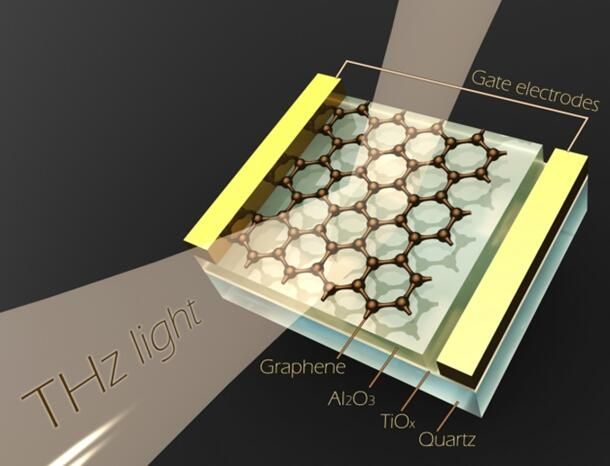

調制器結構及其與太赫茲光相互作用的圖解

為了設計出工作在太赫茲頻段的相機和光譜儀，研究人員花費了不少努力。目前已經被證明其在機場安全掃描儀和舊畫底層識別應用是有用的。

這些設備的重要組成部分則是調制器，它控制太赫茲光束的振幅或相位。調制器必須快速運作，且功耗低，在較大的頻率范圍內給出一致的調制，最大限度地改變太赫茲光束的強度或相位。迄今為止，供選擇的方法包括超材料、半導體和液晶器件，但都無法滿足所有需求。

Brewster先生來了

1815年，David Brewster發表了一篇論文，描述了實現透明物體零反射所需的入射角。兩百多年后，香港中文大學許建斌和華威大學Emma Pickwell－MacPherson領導的科學家小組應用這些知識以及最新技術，創造了破紀錄的太赫茲調制器。

Pickwell－MacPherson評論道，“我們的第一步是證明通過采用全內反射（TIR）幾何結構而非透射幾何結構獲得用更低的導電率變化，從而實現寬帶太赫茲調制。利用最新的布魯斯特角，這已經成為實現幾種新器件設計的方法。”

該器件通過在石英襯底上進行石墨烯、氧化鋁（Al2O3）和氧化鈦（TiOx）單層堆疊實現。一束p偏振太赫茲光束從堆棧中反射出來，當達到布魯斯特角時，反射變?yōu)榱恪Ｌ砑右粚邮�墨烯允許了可調元素的引入。當在兩個金接觸點之間的石墨烯上施加電壓時，電導率會發生變化。這改變了堆疊的布魯斯特角，因此對于給定的入射角，反射的太赫茲可以通過控制電壓而“接通或斷開”。

選擇運作模式

將p偏振太赫茲光束以65°的角度照射到器件上，施加在石墨烯的電壓從－12V變?yōu)椋?4V，可以在0．5～1．6 THz的頻率范圍內實現對太赫茲振幅99．3％～99．9％的調節。振幅調節范圍受到實驗條件的限制，理論上可以實現更大的帶寬。

但這并不是唯一的選擇。研究人員利用在大于布魯斯特角時反射光束發生180°相變這一事實。當電壓從－12V變?yōu)椋?6V時，以68°角入射的太赫茲光束在相同的頻率范圍內將發生不小于140°的相變。在這個電壓范圍內，布魯斯特角在72°和64°之間變化。
