翠綠寶石、紫翠寶石、金綠寶石……激光器,這是同一種激光器嗎?
材料來源:中國激光



Long long ago,寶石界的“網紅”橫空出世。

此寶石在不同的光源照射下,不同光照角度和觀測角度下,可以呈現出不同的顏色,人稱“白晝里的祖母綠,黑夜里的紅寶石”。

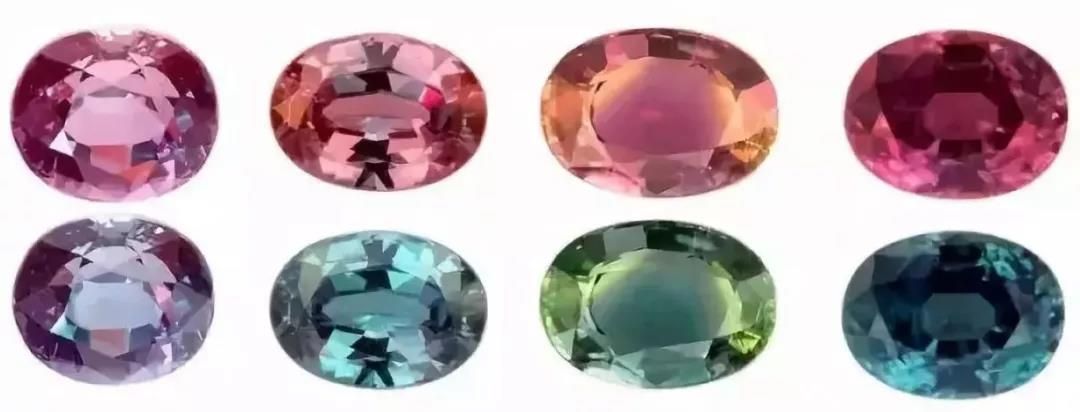

可綠可紫可金的寶石Alexandrite

這寶石什么來頭?



Alexandrite的分子式為Cr:BeAl2O4,也就是摻雜有鉻離子的鋁酸鈹晶體。鉻離子在可見光范圍內具有很寬的吸收譜,而且具有強烈的波長選擇性,而鋁酸鈹晶體的雙折射特性又增強了這種選擇性,使得晶體對不同方向、不同偏振態的光,吸收譜出現較大差異,再加上光源本身的光譜特性,而使得晶體呈現出了不同的顏色。

Alexandrite是一種優秀的激光材料。翠綠寶石激光器(本文均采用翠綠寶石激光器的稱呼)在1979年由美國聯合公司推出,其優越的性能立即引起各方面的廣泛關注。但諸多因素限制了翠綠寶石激光器的發展。

(1)翠綠寶石生長較為困難,難以獲得高質量、大尺寸的晶體。尤其在我國,雖經過科研單位多年的研究,仍未取得重大突破。

(2)翠綠寶石晶體本身的受激發射截面較小,在泵浦的時候需要較大初始功率以突破閾值。

(3)翠綠寶石晶體雖然可用半導體直接抽運,但是適合抽運翠綠寶石的高功率半導體激光器沒有實現產業化,價格非常昂貴(相比808nm半導體激光器而言)。

目前這三大限制翠綠寶石激光器發展的因素都已解決。

青島海泰光電技術有限公司通過多年技術積累,已經掌握了生長高質量、大尺寸翠綠寶石晶體的核心技術。目前可以生長等徑長度150mm、直徑3英寸的高質量翠綠寶石晶體。

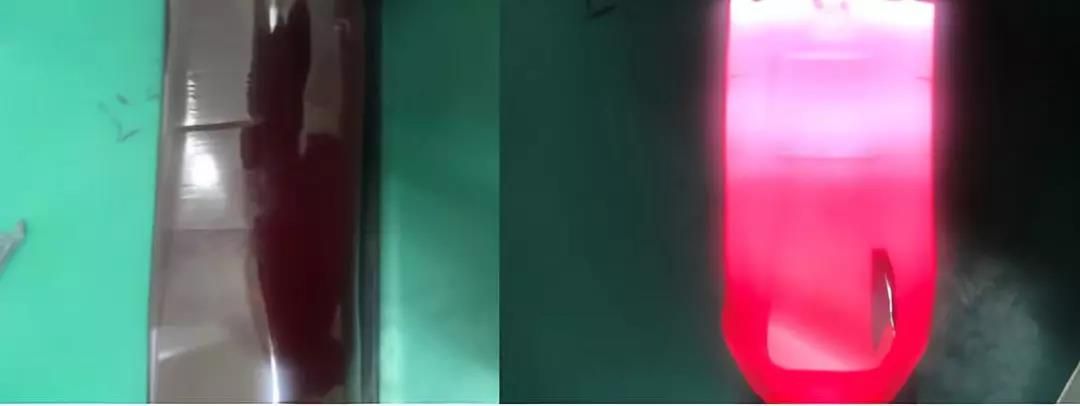

青島海泰技術有限公司生長的晶體毛坯(正面光和背面光照明)
晶體直徑70mm,等徑長度140mm

抽運技術的發展,使得抽運光源較容易突破翠綠寶石晶體的閾值,令翠綠寶石晶體具有較高的斜效率(高于Nd:YAG晶體)這一優勢體現出來。另外,近年來,激光顯示對波長為638-640nm的大功率紅光半導體激光器的需求,使得638nm大功率紅光半導體激光器的價格有了顯著的下降,而該波長的半導體激光器非常適合用于抽運翠綠寶石激光器。

翠綠寶石晶體的激光性能參數

  • 可調諧范圍寬(~700-850nm)

  • 上能級壽命長 260μs (Ti:S – 3μs)

  • 高熱導性 23 Wm-1K-1(2倍于 Nd:YAG)

  • 高抗裂強度(5倍于 Nd:YAG)

  • 輸出線偏振光(無退偏效應)

  • 高損傷閾值 (>270J/cm2)

  • 受激發射截面較小(0.5-2 x 10-20cm2)

轉換效率相較Nd:YAG的優勢:

  • 更高的斜效率(71%, laser-pumped)
  • 更低的量子虧損 (15% vs. 24%)
  • 轉換到紫外激光的效率更高(二倍頻 vs. 三倍頻)

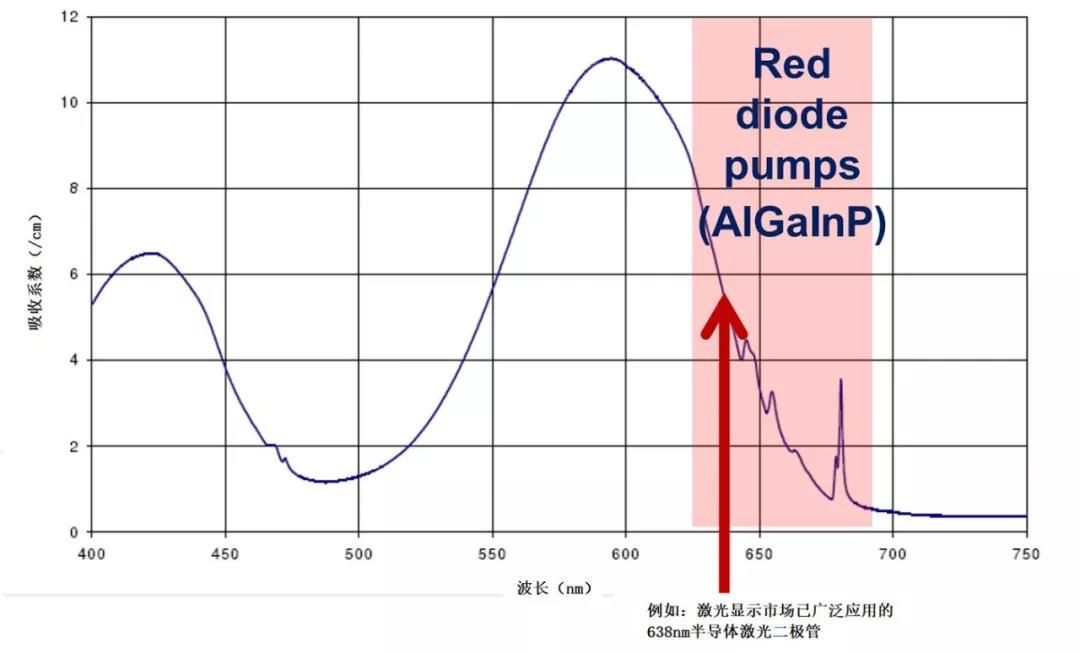

翠綠寶石吸收光譜曲線

寬吸收譜適用于燈抽運和紅光激光二極管抽運



基于上述的激光性能,翠綠寶石激光器主要發展出了以下五個方面的應用。

醫學激光脫毛:常用輸出波段755nm的翠綠寶石激光器

工作原理是激光的“選擇性光熱效應”,毛囊和毛干的黑色素選擇性吸收光能,由此產生熱效應使皮下的毛囊凝固環死,毛發便不再生長。

光化學:對應輸出波段0.7~0.8 µm的翠綠寶石激光器

在兩級光化學方案中,將調Q輸出的翠綠寶石激光調諧到特定波長,輸出光子能激勵混合反應劑的化學元素,用可見和紫外波段更大能量的光子進行分解,使光在反應過程中的速度最大(與光效率成正比)達到化學產品的高產。

遙感:氣象測量和污染監控等領域較成熟技術之一

美國宇航局(NASA)采用光雷達系統的翠綠寶石激光在氧氣吸收波長上測量大氣壓和溫度分布。由于翠綠寶石激光可被調諧到水吸收譜線(720 nm左右),采用這一相同激光系統的光雷達可測量濕度。

材料處理:半導體、銅、鋁等材料處理效果優異

在對半導體處理如退火、背表面吸氣和摻雜劑擴散等方面,翠綠寶石激光處理的效果較好。在材料打孔方面,翠綠寶石激光所打的孔一致性更好,而且能以較快的速度加工銅和鋁。

國防應用:翠綠寶石激光器是干擾CCD激光器的首選

在現代軍事對抗領域,有效干擾或者破壞偵查衛星及巡航導彈等的“眼睛”——CCD探測器及制導導引頭已經成為克敵制勝的關鍵。由于低軌照相偵查衛星和激光制導武器導引頭的相應波段處于可見到近紅外區范圍內,因此相應波長的激光器就成為了理想的干擾源。與Ti:AI2O3激光器相比,翠綠寶石晶體上能級粒子可存儲更大能量,熱導率大,容易調Q輸出并獲得高的峰值功率和大單脈沖能量;與Nd:YAG激光器相比,具有波長短在可見光波段特征波長下可以實現波長調諧的特性,更容易削弱探測器的抗干擾能力并實現干擾。

近幾年,固體激光器以其高脈沖能量,寬可調諧范圍,超短脈沖,靈活頻率轉化方式等優勢,在很多領域得到了良好的發展。這些恰恰也是翠綠寶石晶體激光器的特點。相信隨著激光材料、激光器生產、激光應用等相關方的共同努力,翠綠寶石晶體激光器將迎來更廣闊的發展前景。
