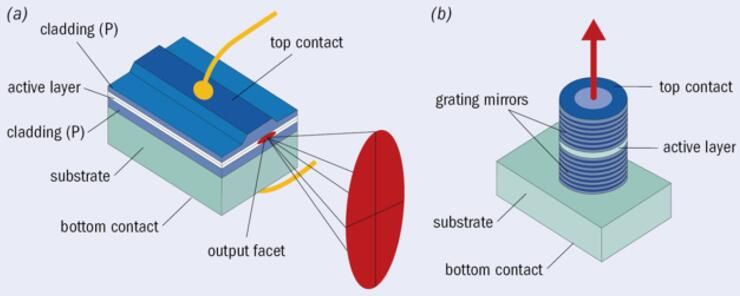

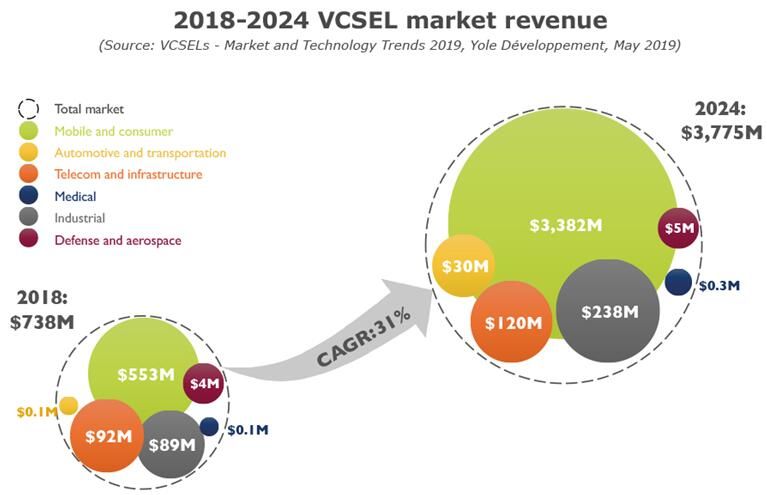

然而，砷化物長久以來也一直被用于制造紅光LED和EEL，卻無法發射更短波長的光。因此，另一眾人皆知的制造藍光和綠光VCSEL的解決方案則是用氮化物代替，而氮化物是用于制造藍光和綠光LED以及EEL材料體系中的一員。目前市場上所有開發藍光和綠光VCSEL的團隊都采用了此方法，但它也存在一些缺陷。特別是，氮化物的折射率相對比較接近。因此，獲得足夠數量的反射鏡需要大約兩倍的層數，從而導致制作整個器件結構的時間長得令人無法接受。

介電材料橫空出世

認識到這一點，瑞士EPFL（洛桑聯邦理工學院）創新氮化物VCSEL小組的負責人Nicolas Grandjean選擇用一對折射率有顯著差異的介電材料制成頂部反射鏡取代傳統頂部反射鏡。Grandjean和他的同事用氮化硅和二氧化硅制作了這面頂部反射鏡，從而將反射鏡的層數減少到16對。

即使通過以上方法獲得了明顯改進，制造此類器件也絕非易事。其中一部分原因是同樣生長底部氮化物反射鏡，藍光和綠光VCSEL比砷化物制成的器件更具挑戰性。AlGaAs和GaAs晶體結構中的原子間隔距離幾乎一致，所以當一種材料在另一種材料上進行生長時，其晶體結構不會產生應變聚集。這一點很重要，如果不加以確認，應變會產生損害性能的缺陷。

圖3：更高功率：致力提高氮化物VCSEL的輸出功率激發了多種設計靈感。

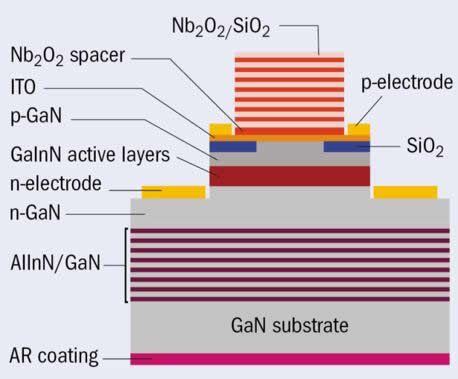

上圖顯示了迄今為止輸出功率最高的設計。該設計由名城大學（Meijo University）和日本斯坦雷電氣株式會社（Stanley Electric）的研究人員合作完成，其中包含了由氮化鋁銦（AlInN）層和氮化鎵（GaN）層交替制成的底部反射鏡（學名為分布式布拉格反射鏡，或DBR反射鏡）；由兩種介電材料層，即氧化鈮（Nb2O5）和二氧化硅（SiO2）交替制成的頂部反射鏡；以及在GaN襯底上生長的氮化鎵銦（GaInN）的有源層。

為了防止氮化物層中應變的積累，Grandjean及其同事將GaN與AlInN合金配對，從而產生晶格匹配Al0.83In0.17N結構的GaN。雖然用該材料制作均勻分布的薄膜并不容易，但Grandjean的團隊找到了在制造VCSEL之前生產優質AlInN的方法。他們的設計中有一個通過氧化AlInN形成的孔，并采用向器件注入電流的新方法。在傳統的VCSEL中，電流流經反射鏡。但由于電介質反射鏡不導電，所以在腔體的兩側增加了電極。

穩步前行的藍光VCSEL

Grandjean團隊的工作持續進行了十多年，在2007年實現了重大突破，當時他們向眾人展示了用氬離子激光器泵浦的藍光VCSEL發射的激光。然而，當他們對VCSEL進行電驅動時（一種實用器件所需的操作模式），他們只能從中提取非相干光源。如需進一步發展則需對制造工藝進行改進，但這項工作所需的資金卻無法獲得批準。部分原因是決策者認為，日本研究人員在20世紀90年代開創了氮化物發光器件，不久的將來他們必定會在此領域有重大突破。

總體來說，他們是正確的：關于VCSEL開發的大部分后續進展的確來自日本電子公司的科學家們。然而，其他團隊也做出了寶貴貢獻。其中包括來自臺灣國立交通大學（National Chiao Tung University）的團隊，該團隊在2008年4月發布了首款電驅動氮化物VCSEL。為了將激光從他們制作的器件中引出，研究人員通過液氮進行冷卻。然而，這種方法對于商業光源來說并不實用，但在2008年下半年，日本公司Nichia的研究人員生產出了首個能夠在室溫下工作的藍光VCSEL，取得了進一步的進展。值得一提的是，Nichia公司也是諾貝爾獎獲得者中村修二（Shuji Nakamura）度過大部分職業生涯的企業，他因發明了藍光LED獲得了2014年諾貝爾物理學獎。

Nichia的突破為VCSEL的設計開辟了新天地，完全省去了氮化物反射鏡。但是，這是否會使VCSEL更容易制造還值得商榷。諧振腔生長結束后，必須將其從為其生長提供基礎的襯底上移除，然后再仔細拋光至非常精確的厚度，該厚度由激光波長決定。盡管如此，Nichia仍然堅持這一設計，2009年，其工程師宣布，他們已經通過將襯底從藍寶石轉換為GaN，激光輸出從0.14mW增加到0.62mW的。這一變化提高了材料質量，將缺陷削減了三個數量級。

不幸的是，Nichia團隊發現，僅運行10分鐘后，閾值電流就開始出現漂移，推測可能是因?yàn)閽伖膺^程中在GaN晶圓中誘發了機械應力。該公司報告稱，其藍光VCSEL的輸出功率在2011年略有提高，但自2012年以來，該公司未就此發表任何說明，這表明其工藝存在重大問題。
