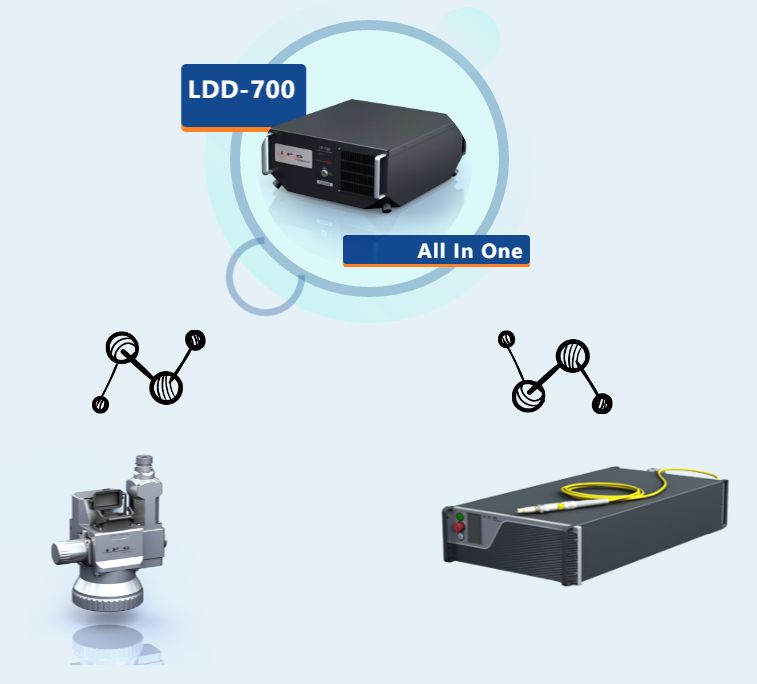

All In One 解決方案：LDD-700 + IPG 2D振鏡 + IPG YLR-2000單模激光器

LDD-700可兼容振鏡實施檢測并且成功導入到軟包電池的產線應用。

檢驗?zāi)繕?biāo)/項目

• 提供整條焊縫的熔深數據，熔深波動能夠控制在200um內，在此精度范圍內能夠識別良品和殘次品
• 焊縫表面無爆孔
• 有效預檢出焊接材料間的間隙
• 避免焊接不良的殘次品流到下道工序
• 針對每個序列號，保留檢驗數據及生產數據（日期，時間，批次），能夠通過序列號管理，并且MES系統，參與工廠自動化管理

傳統檢測手段質量控制風險

方式一：CEP切割金相

• 抽檢方式，不能保證每一件產品的實際質量情況

• 破壞性檢測，無法實施全檢
• 檢驗結果等待時間長，工作效率低
• 無法提供追溯數據，產品質量問題的風險等級高

方式二：基于光電傳感方式的測試

• 非直接數據測量，而是通過等離子云、溫度等信號輸出的差異性來判定焊接質量，準確性低
• 受諸多工藝參數影響，干擾因素多，無法建立準確的標定模型
  ▶ 焊接材料材質：通常是0.4mm Al+1.5 Cu的雙層結構或者0.4mm Al + 0.3mm Cu + 1.5mm Cu的三明治結構，焊接易缺陷材料
  ▶ 焊接方式：通常會使用擺動焊，光電檢測很難發現焊接缺陷異常
• QC標準設置的工藝窗口太小
  ▶ 設置標準高，產線容易頻繁誤報
  ▶ 設置標準低，質量缺陷無法通過檢驗有效發現
• 無法追溯產品的質檢數據，無法準確掌握產品缺陷的具體類型
• 標定周期測試時間長，且很難快速、準確得導入到生產線

LDD-700應用優勢

1 直接測量

• 避免因焊接不良的產品流入市場銷售而引起的質量事故

2  提高產線的生產效率

• 實時在線檢測

3 質量風險控制級別高

• 檢驗數據完整且可追溯

通過LDD-700可記錄每條焊縫的完整熔深數據



4 熔深檢測準確率較高，可滿足產線檢控標準

• 目前LDD-700已應用于產線在線檢測中。從產線小批量（300件一個月）的試檢數據結果顯示：熔深測量的實際誤差達到100um,優于廠家200um的精度要求

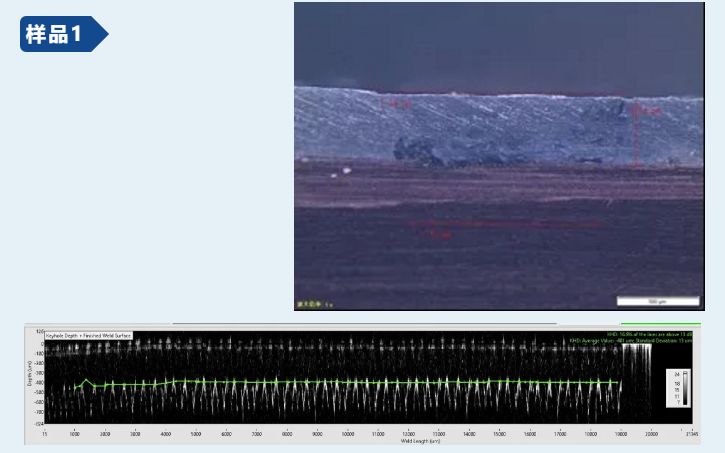

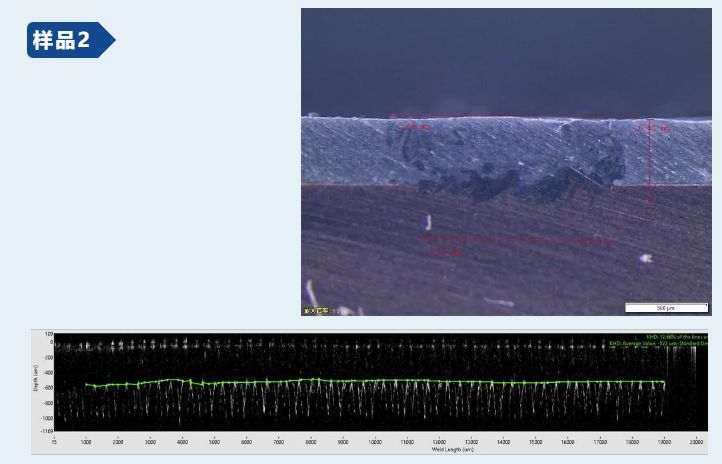

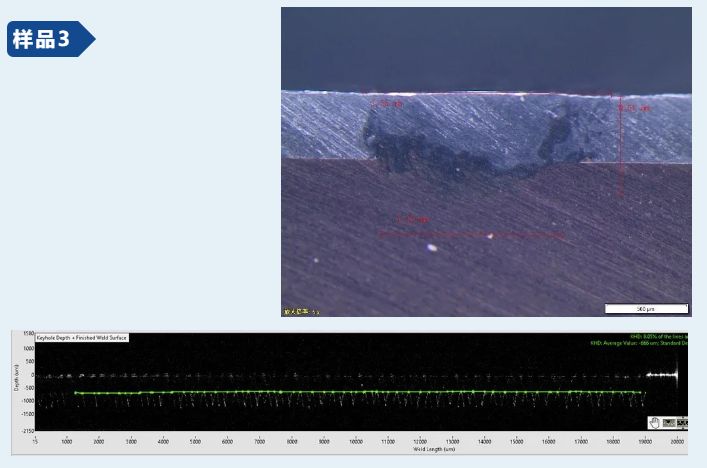

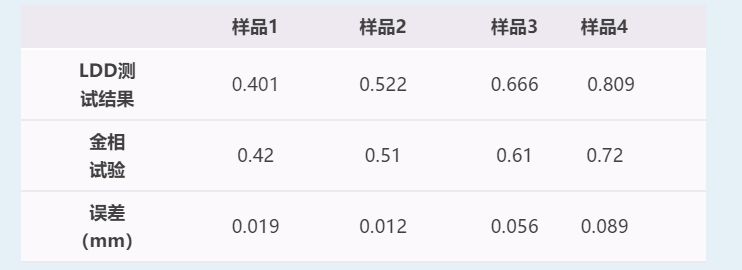

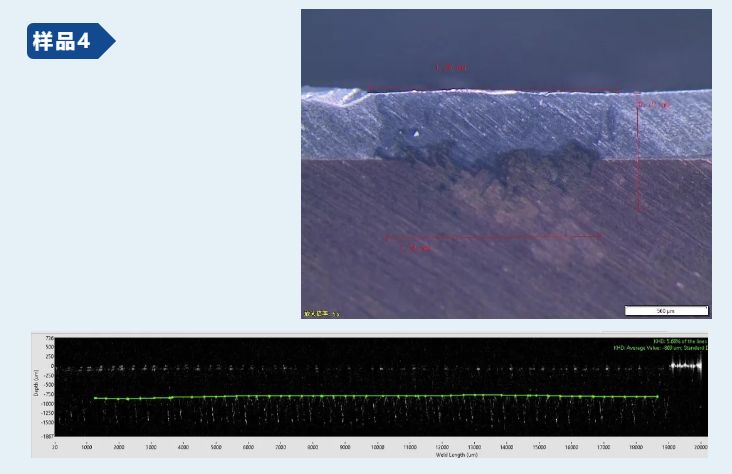

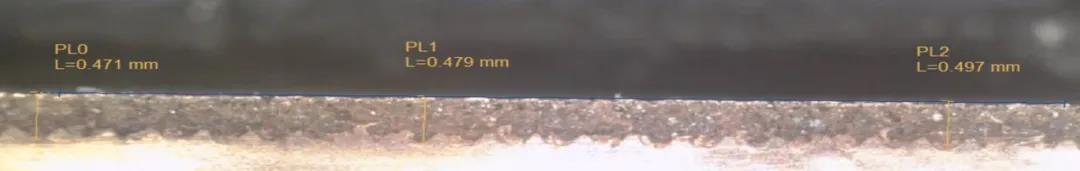

附實驗對比數據參考：

5 提高工作效率，減少檢驗設備購置成本

• 無須增加額外的檢驗工具，在焊接工位上就能實現對焊后表面的監測，發現爆孔或焊縫缺陷

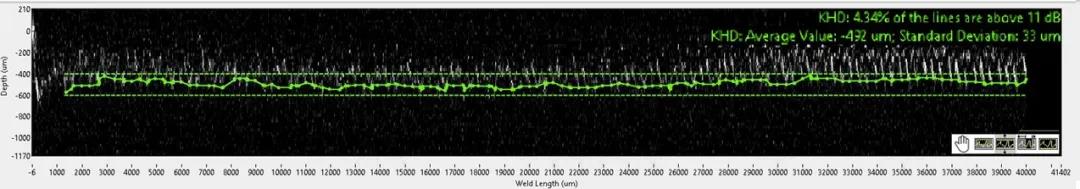

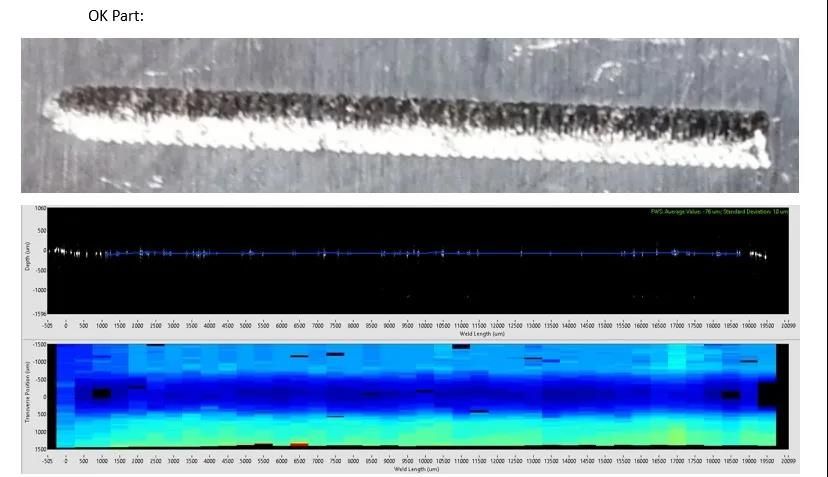

合格工件

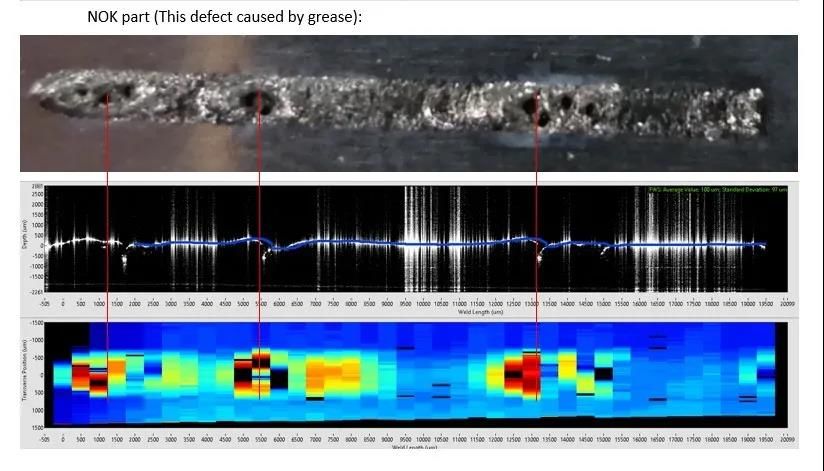

焊接有缺陷工件



6 產線實施的可復制性高

• 全自動化管理，QA質量控制策略可根據電池廠家的質量目標設定，支持MES系統進行系列號全數據化管理

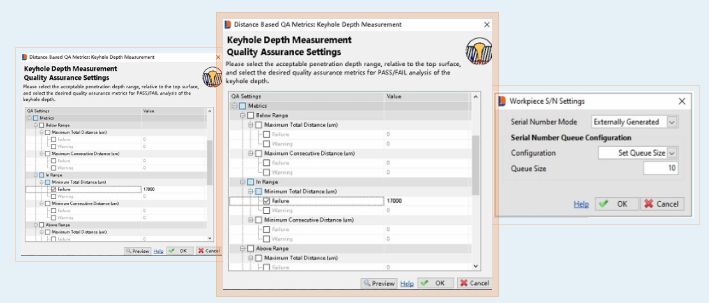

設置界面



7 避免來料不合格材料流入焊接工序，減少加工成本

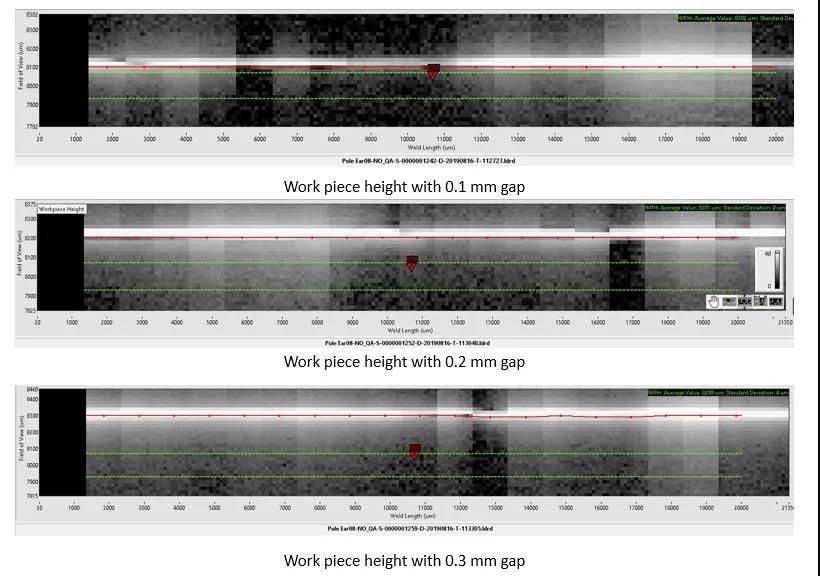

• 通過預檢，提前發現焊接材料間的間隙

8 減少材料浪費，節約成本

• 非破壞性檢驗，不損壞成品

LDD-700更多工業行業應用案例

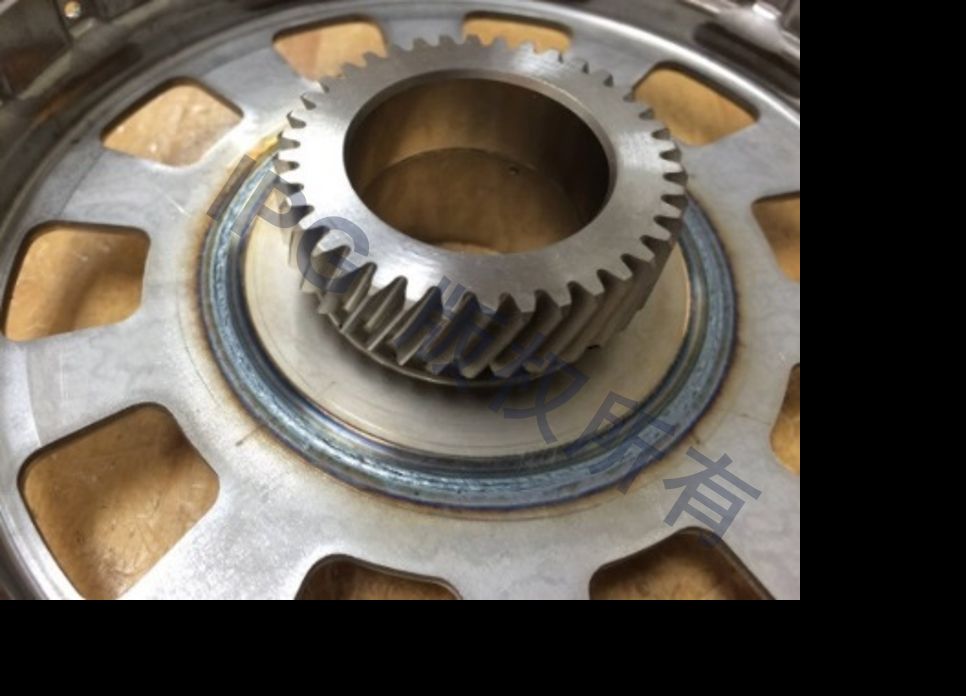

汽車傳動系統

動力電池

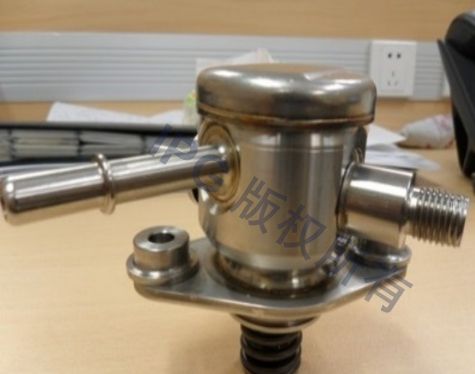

汽車燃油系統

汽車座椅組件
