近日，中國科學院深圳先進技術(shù)研究院醫(yī)工所納米調(diào)控與生物力學研究中心在柔性自支撐磁性薄膜領(lǐng)域取得進展，相關(guān)成果以"Highly Flexible and Twistable Freestanding Single Crystalline Magnetite Film with Robust Magnetism"（具有高柔性、可扭曲、穩(wěn)定磁性的自支撐四氧化三鐵單晶薄膜）為題發(fā)表在材料科學領(lǐng)域重要期刊Advanced Functional Materials（《先進功能材料》，影響因子15.621）上。深圳先進院納米調(diào)控研究中心客座博士生安峰、屈可博士和鐘高闊副研究員為論文共同第一作者，深圳先進院納米調(diào)控研究中心鐘高闊副研究員、湘潭大學材料科學與工程學院謝淑紅教授、北京大學物理學院高鵬教授等為共同通訊作者。

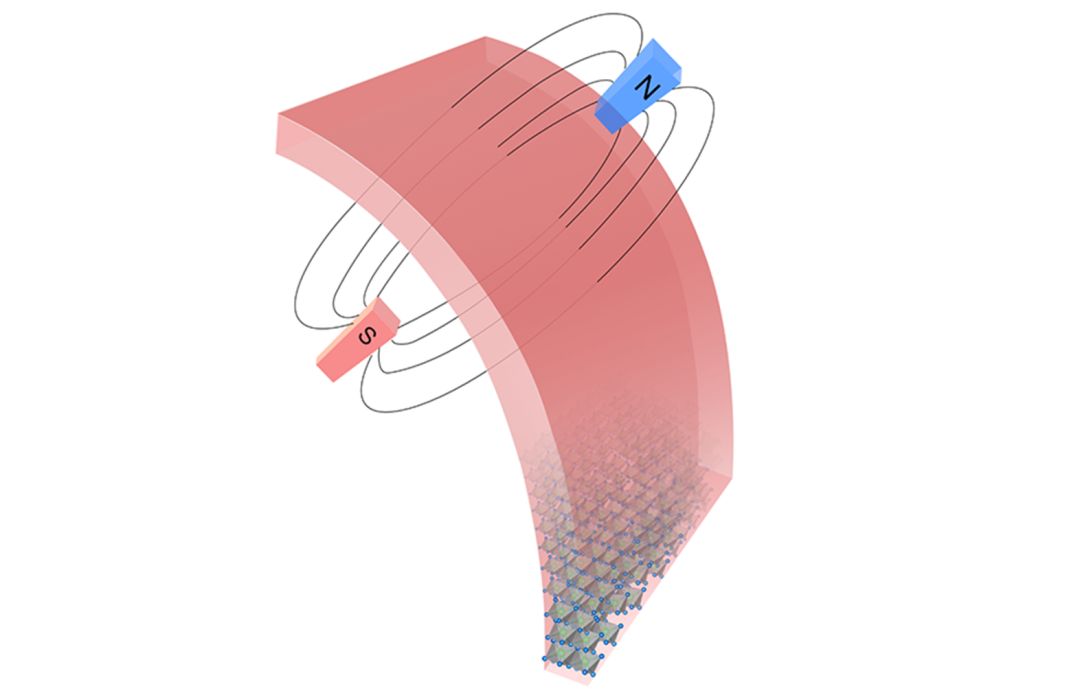

具有高度柔性和大扭曲自由度的磁性薄膜對于可穿戴設(shè)備和可植入系統(tǒng)的柔性電子應(yīng)用至關(guān)重要。但是，目前實現(xiàn)高質(zhì)量單晶磁性材料的柔性化仍面臨極大挑戰(zhàn)�；�于此，深圳先進院納米調(diào)控研究中心功能氧化物材料與器件研究團隊引入水溶性材料Sr3Al2O6作為犧牲層，利用脈沖激光沉積工藝制備了SrTiO3/Sr3Al2O6/Fe3O4異質(zhì)結(jié)構(gòu)，通過溶解Sr3Al2O6犧牲層獲得了高質(zhì)量的自支撐Fe3O4單晶薄膜。系統(tǒng)的實驗結(jié)果證實自支撐Fe3O4薄膜具有優(yōu)異的機械柔性，其中彎曲半徑小至7.18微米，扭轉(zhuǎn)角可達122o(無損傷)。此外，在大的彎曲變形下，自支撐Fe3O4薄膜能保持穩(wěn)定的磁性能。這項工作為磁性材料柔性化提供了一個可行的解決方案，可廣泛應(yīng)用于各種柔性磁材料的制備，有助于推動微納功能器件的柔性化發(fā)展。

上述工作得到國家重點研發(fā)計劃納米科技重點專項和國家自然科學基金等項目的資助。

論文鏈接：

https://www.onlinelibrary.wiley.com/doi/10.1002/adfm.202003495
