石墨烯是一種碳原子按照六邊形蜂窩狀結構排列而成的單原子層材料，因其具有優異的光、電、熱、力學等特性，在眾多科研和工業領域表現出了巨大的應用潛力，因而自其被發現以來便引起國內外學者的廣泛關注。然而，正所謂“金無足赤”，石墨烯在擁有眾多優異特性的同時又不可避免的存在著吸光能力差、載流子傳輸調控能力弱等特點，這又在一定程度上限制了這種“神奇材料”的實際應用。

為了解決上述問題，制備功能化的石墨烯衍生物或開展表面微納結構化處理是常用的手段。通過控制石墨烯衍生物表面官能團的種類、含量以及微納形貌，不僅能夠在保留石墨烯原有優異特性，而且又可以增添其能帶結構和表面能可調等優勢，在電磁場調控、能量存儲、生物傳感等眾多領域具有應用前景。由此可見，如何快速、可控、高質量的實現這類材料的結構化制備是擴大石墨烯應用范圍的關鍵。

圖1 石墨烯平面結構圖（圖片來自網絡）

近日，長春光機所的研究人員提出了一種對氧化石墨烯材料（石墨烯衍生物的一種）開展可控還原和表面微納結構處理的新方法 ——飛秒激光等離激元刻寫（FPL）技術。他們利用重復頻率為1千赫茲、脈沖持續時間為40飛秒（1飛秒只有1秒的一千萬億分之一）的近紅外激光，通過柱透鏡線聚焦照射（光斑長度約為1厘米）在厚度僅有百納米（約為人的頭發絲直徑的三百分之一）的氧化石墨烯薄膜上，獲得了規整分布微結構和空間選擇性還原的同步快速實現，并且發現經過飛秒激光照射后的薄膜樣品不僅具有明顯的光電各項異性響應，而且還將增強對入射光波的捕獲和熱輻射能力。

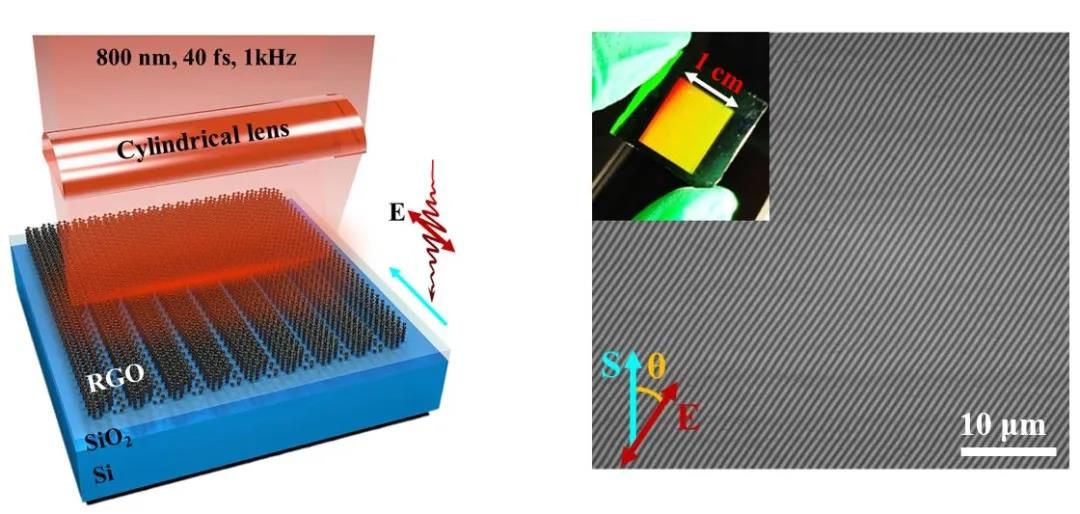

圖2 FPL技術制備表面微結構化石墨烯的方法和結果（圖片來自網絡）

什么是FPL技術？

傳統的飛秒激光加工技術需要操作者將聚焦的光束當成“納米筆尖”在材料的表面及內部進行“書寫”，通過移動“筆尖”的位置構建微納結構�？梢韵胂螅�如果利用此技術開展大面積微納制造，則耗時低效的加工過程無疑是阻礙其應用發展的主要因素。

與上述方法形成鮮明對比的是，科研人員在此采用FPL技術是將傳統的激光“納米筆尖”換成了“厘米筆刷”來進行刻寫，在移動“筆刷”的過程中即可產生數以萬計的規整微結構。通過改變激光“筆刷”的工作參數，可以有效調整加工結構的形貌（包括周期、方向、深度等）。

進一步的研究表明，這種微納刻寫技術的關鍵在于利用飛秒激光照射到材料上誘發產生表面波，它將入射光斑內的空間連續能量調制為多個按照特定規律排布的空間離散化光強�；蛘哒f(shuō)，入射飛秒激光借助于材料表面的特殊物理效應將聚焦光斑自調制成多個納米光源后再進行作用，從而避免了傳統激光直寫技術中單一聚焦光斑的直接作用效果，極大地提升了激光加工的效率、精度和規整性。

不僅如此，柱透鏡的線聚焦方式也有效增大了激光在材料表面的作用范圍。在此過程中，飛秒激光刻寫精度不是取決于聚焦光斑尺寸，而是嚴格依賴于表面波特性，這為材料表面微納結構的大面積快速制備提供了物理基礎。

事實上，這種表面波的激發產生在物理上來源于飛秒激光對氧化石墨烯薄膜照射還原過程中，材料光學性質（介電常數或折射率）發生隨深度變化的梯度分布，從而引發表面極化電流產生并在光波電場作用下的傳播，形成橫電（TE）模式的表面波。

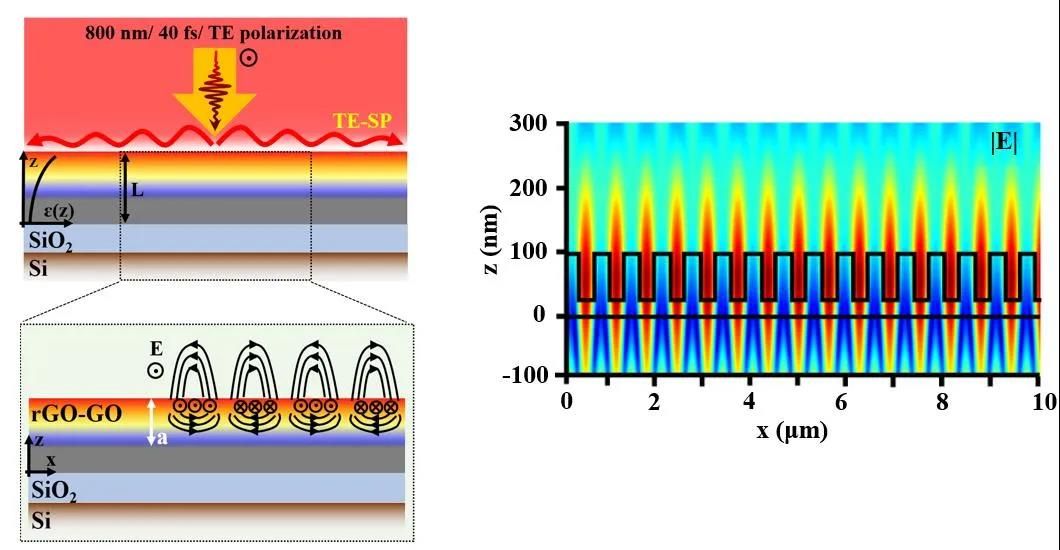

圖3 FPL技術形成原理圖（圖片來自網絡）

FPL技術有什么優點？

刻寫精度高。采用這種技術刻寫的表面微結構不僅在空間上排列均勻，而且相鄰刻線的間隔為680 納米，誤差率僅有3%！或者說，在1厘米長度范圍內可以同步獲得約15000條刻線。

制備效率快。與傳統的飛秒激光直寫技術相比較，如果在薄膜表面1×1平方厘米面積上（相當于小拇指甲大�。┛虒�(xiě)相同的微結構，則前者需要大約17天，而我們的方法僅需166秒，刻寫速度提高了約4個數量級！這對大面積微納結構的制備具有明顯優勢。

抗干擾能力強。研究發現在刻寫過程中，即使薄膜表面存在一些微小雜質或者缺陷，微納結構產生的均勻性也幾乎不受影響。這類似于人在行走過程中遇到障礙物時，可以順利越過后繼續前行。

FPL技術的應用及前景？

對石墨烯表面形貌進行改造，會拓展其物化性質嗎？答案是肯定的。作者發現采用FPL技術獲得的表面微納結構化還原氧化石墨烯薄膜，不僅保留了石墨烯原有的寬光譜吸收和良好的導電性能，而且也表現出因表面微納結構所導致的光學吸收和熱輻射增強效應，以及平面內光電各向異性等。這些特點將在制備偏振光電器件中起到非常重要作用。

二維材料相結合的FPL技術，為利用飛秒激光對其他二維材料進行高精度結構刻寫和功能特性調控打開了大門，這將對新型平面光學器件制備及其未來應用產生深遠影響。

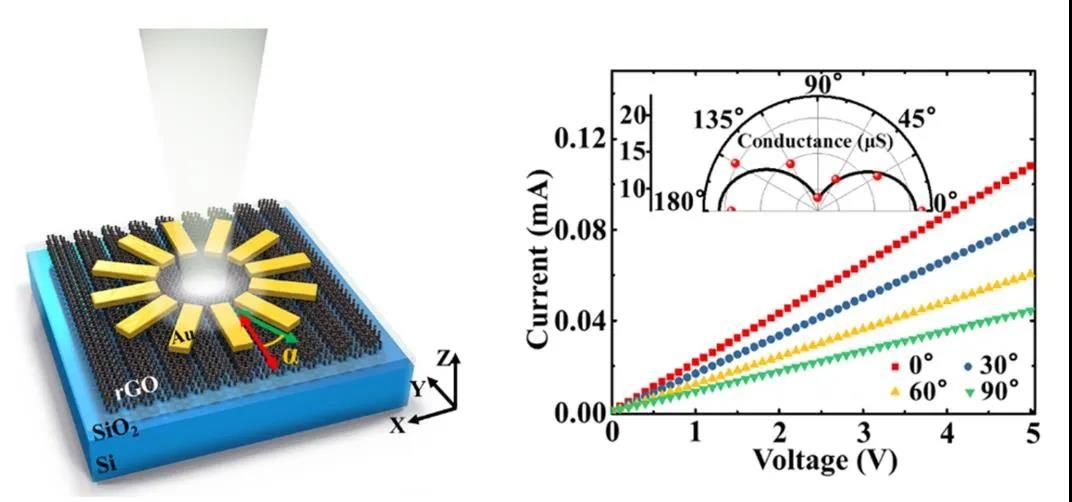

圖5 FPL技術制備獲得表面微結構化石墨烯的光電各項異性響應（圖片來自網絡）
