激光光纜是以石英光纖為主要介質進行激光能量傳輸?shù)牟考�，與激光光源和激光加工頭一起構成激光最基本的三大部分。目前主要用于紅外激光、綠光等連續或者是長脈沖激光器（ms 級脈沖寬度）的激光能量傳輸。如下圖所示，激光光纜主要有光纖纖芯、光纖包層、監控防護和外層保護等部分構成。

激光光纜的基本結構

激光光纜主要通過光纖芯徑、光纜長度和光纜接頭類型等參數來分類。目前市面上按照光纜接頭主要分為兩大類光纜：以光纖激光器為主的 QHB 型接頭和以通快激光器為主的 LLK 型光纜接頭。通快激光部推出的 LLK 型激光光纜廣泛應用于通快碟片激光器、半導體激光器、光纖激光器和脈沖激光器中。與 QBH 光纜相比， LLK 型光纜具有故障率低、即插即用等特點。

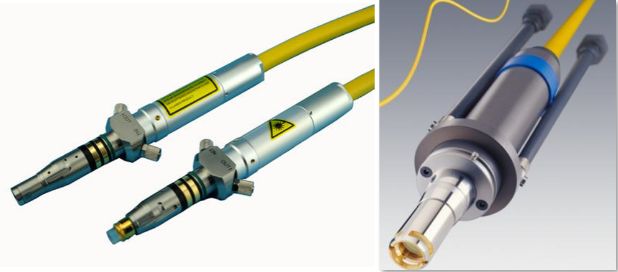

QBH 型（左）和 LLK－D 型（右）光纜外觀對比圖

故障率低

光纜的穩定性高，可以更好的保證設備的正常運行，減少維護時間和成本。采用多層防護措施的 LLK 型光纜，可以極大減少光纖故障率，通過對于近年來客戶安裝使用的設備進行分析，LLK 型光纖的故障率僅為 1％，與 QBH 型光纖相比，故障率是非常低的。

快速插拔

為了降低成本，光纖激光器多數采用熔接的方式把 QBH 型光纜與激光光源連接在一起。這可以實現一體化結構設計，但是在更換新應用和故障維修時具有較大的弊端，需要專門的維修人員和設備來進行更換光纜。更換過程時間久也是一個問題。

在工藝開發或者是產線改造時，原來使用的光纜可能不再滿足新的工藝要求，這時最簡便的方法就是對原有設備進行改造。通過更換激光光纜進行改造是高效的辦法，通快光纜支持光纖即插即用。以 TruDisk 6001 的碟片激光器為例，將切割用的 100 微米光纜，更換成 200 微米的光纜搭配合適的焊接加工頭，就可以直接用于激光焊接測試或者是生產。

而當生產中由于光纜故障導致設備停機時，光纜的即插即用可以以最快的速度恢復生產。由于 LLK 型光纜支持兩端插拔，一根內六角螺絲工具可以快速更換。整個更換時間僅需要幾分鐘就可以完成，與 QBH 熔接光纜需要約半天的時間相比，LLK 型光纜減少了停機時間，提高了生產效率。

靈活性好

通快提供多種LLK型光纜，滿足多種工藝需求。從光纖的結構上說，通快激光可以提供只有一根傳輸光纖的單芯光纜，也可以提供在解決焊接飛濺中廣為使用的二合一雙芯光纜。雙芯光纜最開始用于通快機床中厚板材料的高效切割，這可以快速的進行 piercing（鉆孔）和切割。除此之外，方形和矩形光纜也是一款標準產品，用于激光清洗、去除鍍層和其它表面處理加工中。

安全性高

光纜的快速插拔，可以實現最大靈活性，為了進一步保證連接光纜的準確性和安全性。每一根光纜都集成了記錄光纜信息的芯片，芯片的信息可以直接被激光器讀取，對于人為的接觸不良和誤插拔起到防護作用。

除此之外，在激光器進行多光路切換生產時，激光器和激光光纜一起構成智能激光器網絡。通過激光網絡對激光器和輸出光路進行編碼，如果上位機控制系統（機器人或者是上位機 PLC）調用的參數和實際連接的硬件不匹配，激光器會將會進行相應的報警，避免出光錯誤。

總之，激光光纜是激光工業生產系統中的重要一環。通快激光光纜的低故障率、安全性和快捷更換可以實現生產的最高效率，也為未來智能制造做好了充分準備。
