由于5G手機在工作時使用的頻率更高（如微波和毫米波），并且需要同時利用來自不同發射機的信號，所以5G手機需要物理結構更復雜（形狀為2D甚至3D）的小型化天線，以支持MIMO（多輸入多輸出）多天線技術。MIMO技術和天線數量明顯相關，例如，8X8MIMO就是有8個發射端天線，8根手機端天線。已有的智能天線已經可以支持2x2甚至4x4MIMO功能，但是5G手機天線對多路技術的要求更高。

天線由層壓基板制作而成，層壓基板包括絕緣體（例如液晶聚合物L(fēng)CP或改性聚酰亞胺mPI）銅層，多數情況下還包括一個粘合層。在制造過程中，層壓基板必須安裝在載體基板上。

在天線切割和劃線領域，激光加工是很好的選擇。內置調Q納秒激光器已經可以提供加工所需的空間分辨率。但由于銅和聚合物的燒蝕閾值差別很大，納秒激光器無法通過一個連貫過程完成整個加工工藝。此外，為了達到更好的加工效果，激光通量需要提高到燒蝕閾值的10倍及以上，但這樣會增大切面寬度和熱影響區。因此，通過納秒激光器進行天線加工時必須通過兩個獨立的制程、兩種不同的激光設置進行加工，但這種復雜的加工方式需要全程專業化監測，才能保證加工過程平穩運行。

在充分減少熱影響區方面，使用更短（例如皮秒）的脈沖寬度和/或更短的波長是兩種行之有效的方法。超短脈沖(USP)激光器的優點在于，大部分激光脈沖能量還沒來得及擴散就已被濺射出的材料帶走了。此外，超短脈沖激光器能提供較高的脈沖重復頻率，可支持快速多次加工，進一步減少熱影響區。

眾所周知，使用紫外(UV)等較短的波長可減少熱影響區，高能光子可以直接破壞聚合物和其他材料中的原子鍵，在形成很少甚至沒有熱影響區以及更少材料碎片的同時直接將材料氣化。

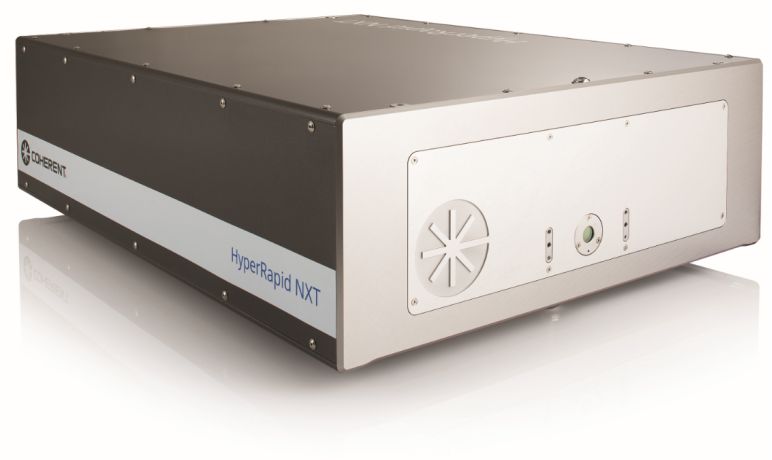

皮秒紫外激光器集短脈沖寬度和短波長于一身，因此，是對天線進行微加工的理想選擇。最近，工業用超短脈沖紫外激光器的平均功率有所提高，可滿足5G天線切割等應用所需的高產能需求。例如，Coherent相干公司的HyperRapidNXT超短脈沖紫外激光器，在355nm波長下的輸出功率可達30瓦，可實現每秒數米的高速加工，僅需對樣品進行10次左右的掃描即可滿足最新的天線加工需求。

HyperRapidNXT激光器采用Coherent相干公司先進的PulseEQ脈沖控制技術，可根據外部觸發信號的需求產生同步、恒定的激光脈沖，能夠?qū)崿F(xiàn)高精度微加工并最大程度減少熱影響區域（HAZ），是各種精密微加工工藝的理想光源選擇；憑借出色的無抖動/精準觸發性能以及先進的脈沖能量控制功能，HyperRapidNXT可以和現有最先進的掃描振鏡及運動平臺高速同步配合使用，使系統集成商充分受益！

當激光通過振鏡在材料表面掃描復雜圖形進行加工時，直線和曲線部分的切換必然造成掃描速度的變化，使用固定的脈沖重復頻率，會使激光在曲線部分逗留時間過長而造成切割拐角的熱影響區域擴大。而使用PulseEQ后，激光器的脈沖重復頻率受控于掃描振鏡，重要的是，無論掃描速度如何，單脈沖能量都保持在恒定水平。這樣可以保證在切割輪廓的各個角落都能提供同樣高的切割質量。同時，掃描振鏡的控制卡可以通過算法改變激光器的重復頻率，保證激光脈沖的空間分布以達到直線和曲線部分的切割效果相同。

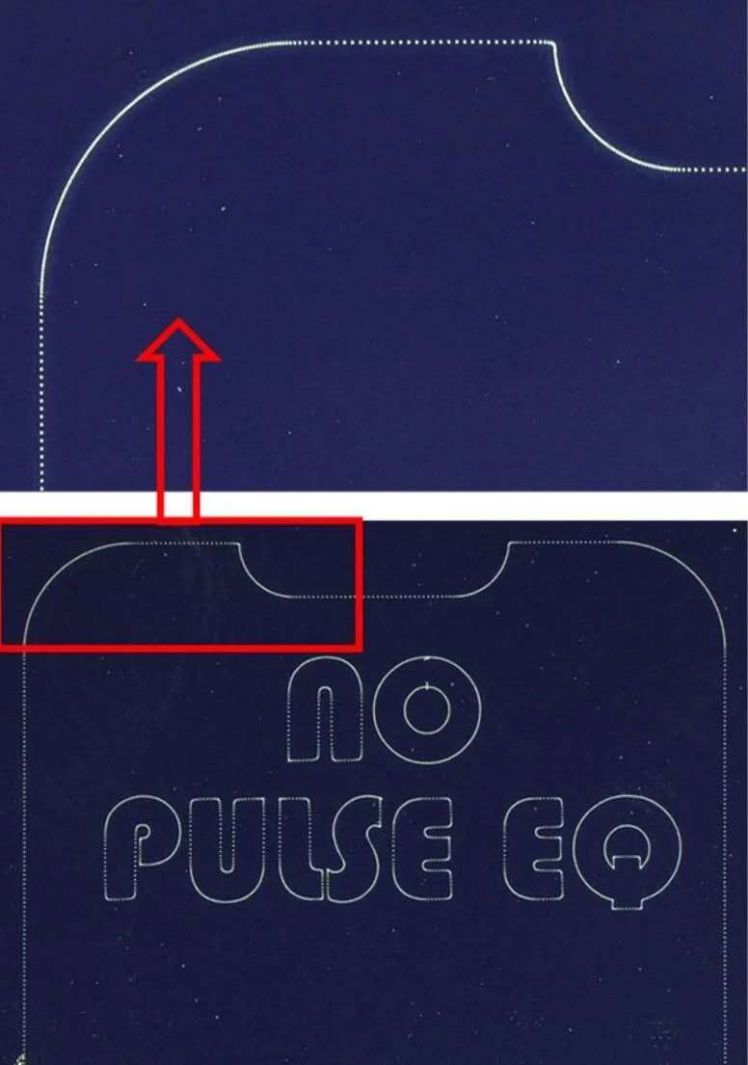

使用固定的脈沖重復頻率，激光在曲線部分逗留時間過長，影響拐角的切割質量。

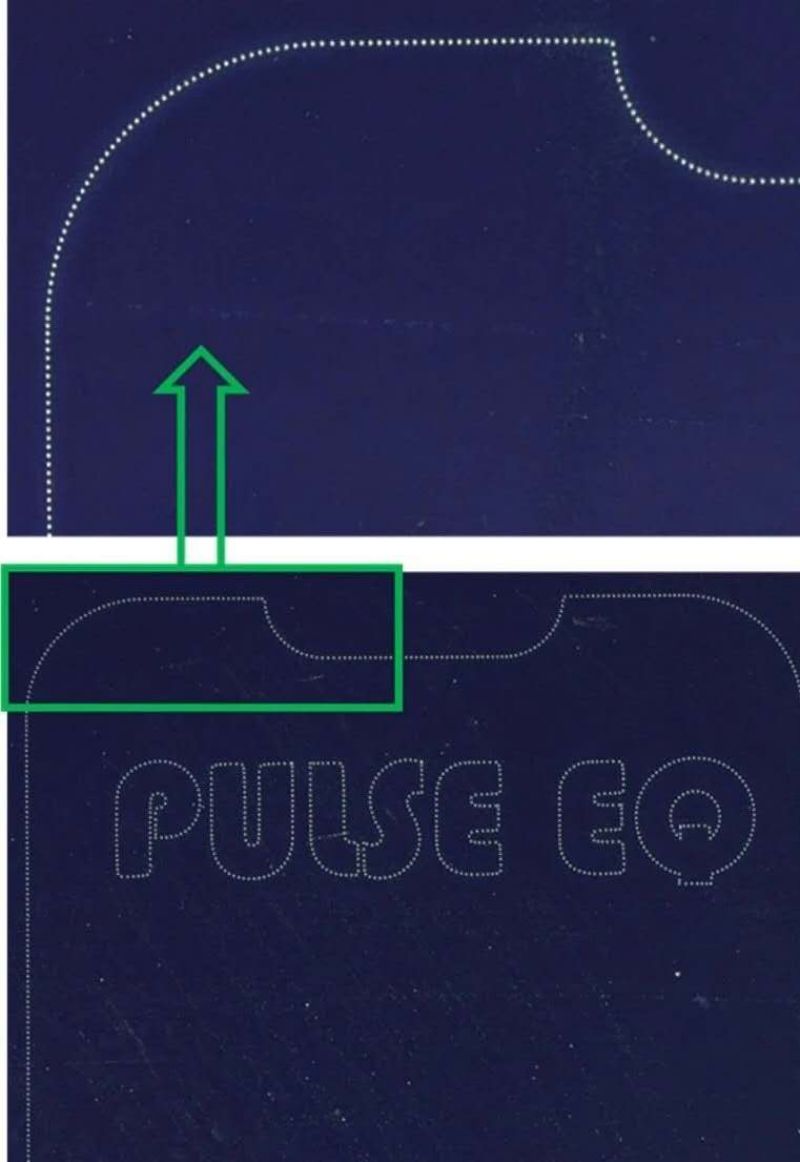

使用 PulseEQ 后，單脈沖能量保持恒定水平，保證直線和曲線部分達到同樣高的切割質量。

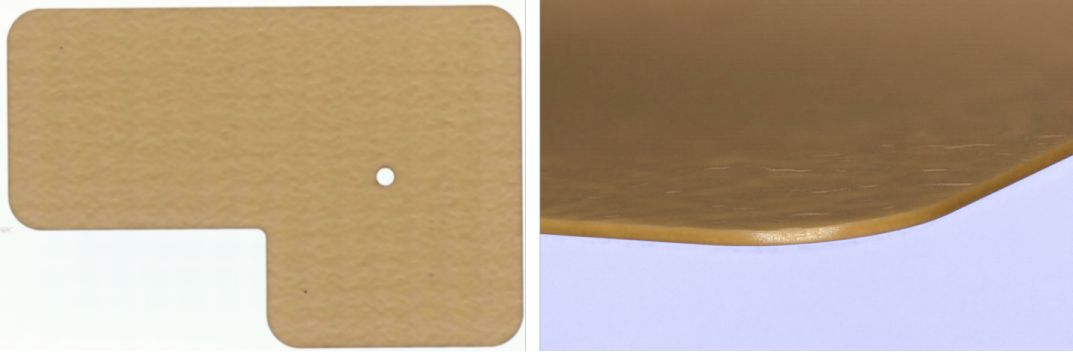

HyperRapid NXT用于5G LCP天線切割和鉆孔。左圖所示的高切割質量必須通過Hyper Rapid NXT的Pulse EQ技術實現

對于5G手機天線常用的MPI和LCP等材料的切割而言，HyperRapidNXT無疑是理想的激光光源，可以滿足加工所需的高精確空間分辨率以及最小熱影響區需求。
