許多自動駕駛汽車(AV)開發人員一直在熱切追求激光雷達技術，這種技術之所以重要，是因為它能夠構建汽車周圍環境的3D模型，這是自動駕駛汽車競賽中的一個基本特征。

領先的AV公司——Waymo、GM Cruise和Argo AI——要么已經收購了激光雷達技術公司，要么已經在內部開發了激光雷達。在最近一次采訪中，Mobileye的首席執行官Amnon Shashua承認，就連英特爾公司Mobileye也在研發自己的激光雷達技術。

但在所有自動駕駛汽車開發商中，Waymo是目前唯一一家將其激光雷達投入商用的公司。然而，Waymo并沒有授權給所有人。它的合作伙伴僅限于那些從事非汽車自動駕駛領域的人。

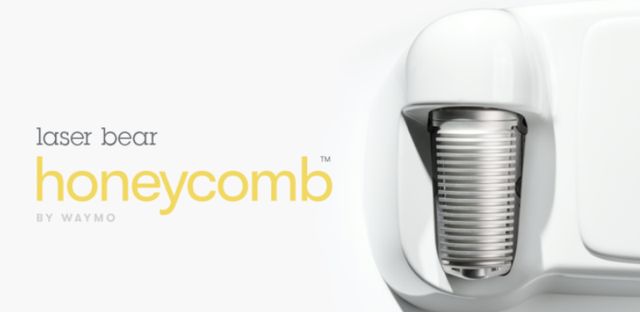

自Waymo宣布將其激光雷達“Laser Bear Honeycomb”授權給非汽車公司以來，已經過去了16個多月。結果怎么樣?記者最近采訪了Waymo的激光雷達團隊領導Simon Verghese,一起來聽聽近況如何。

Verghese證實，Waymo現在已經贏得了多個設計獎項。但他對Waymo的激光雷達技術、定價或合作伙伴等細節只字未提。如果Waymo對與外部客戶做生意是認真的，為什么要保密?“你需要保密協議，” Verghese表示。

盡管如此，Verghese還是證實了以下幾點:Waymo為何決定許可其激光雷達技術;公司如何認為自己的技術優于其他技術;以及公司正在探索的激光雷達技術的新領域。

它是機械的

Waymo的Honeycomb激光雷達是基于機械技術，配有一個旋轉鏡和一個轉盤。

AV行業最近掀起了一股激光雷達技術的淘金熱。據報道，已有70多家初創企業殺入該領域，積極探索MEMS、固態激光雷達和閃光激光雷達在內的新技術。

在這個新興的自由市場，很明顯Waymo推出它的Honeycomb lidars并不是因為它是一項新技術，而是因為它經過試驗和測試的機械旋轉激光陀螺顯示出了良好的穩定性。

經驗很重要

本著這一精神，Waymo在100萬英里的運營中測試了自己的AV。Verghese解釋，了解整個自動駕駛汽車是如何工作的很有幫助。Waymo不僅可以生產激光雷達。“我們是一家垂直整合的AV公司，”牢牢掌握著與傳感器緊密合作的AV軟件。

更廣泛的視野

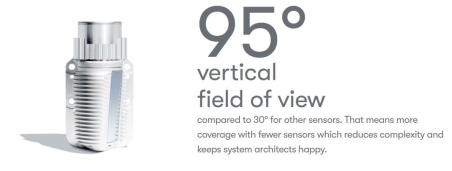

據Waymo公司介紹，激光雷達放置在車輛四周的四個點上，可提供“無與倫比的視場，與市面上大多數產品垂直視場角只有 30°不同的是，這款傳感器的水平視場角為 360°，而垂直視場角為 95°，這相當于是把三個 3D 傳感器疊加在一起。”

這意味著更少的傳感器可以讓AV看到更多的區域。Waymo還聲稱，不管距離有多近，它的激光雷達幾乎不會受到干擾;它們能夠探測并避開非常近距離的物體。

Verghese：“我們知道我們的傳感器如何在盲點上協同工作，”Waymo的蜂窩式激光雷達提供“更高的點密度和更好的范圍”。

根據官方的描述，總結一下Honeycomb特點：

Wide field of view(寬視場)：一些3D激光雷達的垂直的視野(FOV)30°，蜂窩有垂直視場95°+ 360°水平視場，這意味著一個蜂巢可以完成三個疊加在一起的3D傳感器的工作。

Multiple returns per pulse(每脈沖多次返回)：當蜂窩狀物體發出光脈沖時，它看到的不僅僅是激光束接觸到的第一個物體。相反，它可以在激光束的視線內看到四個不同的物體（例如，它可以同時看到樹枝前面的葉子和樹枝本身），這提供了環境的豐富和更詳細的視圖，并顯示了可能遺漏的對象。

Minimum range of zero(最小零點范圍)：蜂窩具有最小零點范圍，這意味著它可以立即看到傳感器前面的物體，這支持非常關鍵的功能，如近目標檢測和避免。

可以看出，這款短程激光雷達所擁有的「最小零點范圍」，可以為近距離目標檢測和避障提供很大的幫助。

作為自動駕駛的領頭羊，除了運營無人駕駛出租業務外，谷歌似乎找到了第二個清晰的賺錢渠道，把技術打包售賣。擁有頂級流量的waymo，想必只需分享一些技術皮毛，定會輕松擠入汽車供應鏈體系中。但該產品定價以及與其他車輛的匹配問題，仍需后期使用者進一步考證。

激光雷達在無人駕駛汽車上的作用不言而喻，無人車上路要隨時「環顧四周」，需要配備多種傳感系統來獲取視覺能力。攝像頭、超聲波探測器、毫米波雷達以及激光雷達等傳感器之間的各種排列組合，都能在一定程度上賦予汽車這一能力。waymo的加入勢必會給激光雷達廠家?guī)�來一定的壓力�?/p>

傳感器也要清洗?

通過百萬英里的AV測試，Waymo發現了一個激光雷達新手可能沒有機會了解的問題:隨著時間的推移，傳感器看到和檢測物體的能力在退化。

Waymo的解決方案是:首先，知道什么時候清洗傳感器。第二，設計用戶友好，易于清潔的傳感器。感應能力的下降，在各種不同道路條件下它能看到和探測到的物體有多遠，直接影響到AV的安全性。

繞軸旋轉

大多數行業分析師認為，過去幾年涌現的70多個激光雷達初創企業中，有許多不太可能在Covid-19經濟中生存下來。公共衛生危機加劇了這樣一個現實，即商業AV的到來不再像曾經預測的那樣迫在眉睫。

在困難的環境下，尚未被收購的激光雷達開發商必須調整他們的戰略。一些公司已經在努力使他們的技術更適合設計成ADAS汽車(而不是機器人出租車)，或者被工業機器人市場所接受。總部位于西雅圖的初創公司Lumotive就是一個很好的例子，它正在三管齊下，將智能手機激光雷達芯片添加到產品路線圖中。

Waymo財力雄厚，它不是在為生存而戰。但它正在為其激光雷達技術探索一系列新的非av市場。Verghese表示，蜂窩式激光雷達不僅在農業、土方工程、建筑設備和采礦等市場上獨樹一幟。這種應用依賴于“強度和耐用性”。

例如，工業領域需要一種足夠可靠的激光雷達來探測路徑上的碎片，而不需要對特定的物體進行分類。激光雷達會告訴你，“我不知道那是什么，但最好不要從上面跑過去。”

他指出，同樣的原理也適用于夜里從臥室走到廚房。你在黑暗中通過接觸墻壁和測量距離來找到你的路。Verghese解釋:“當你感覺到地板上有什么東西的污跡時，你會避免踩到它。”

規模經濟

Waymo正在向非汽車公司推銷其激光雷達技術，主要是希望擴大規模。如果更多的公司采用它，Waymo可以提高激光雷達的產量。理論上，規模經濟會降低每個傳感器的成本。

當談到激光雷達的“批量生產”時，與合作伙伴合作和管理供應鏈是Waymo要做的大事。只要它是唯一的客戶，用激光雷達測試自己的AV測試車輛，Waymo就不必擔心這些意外事件。

不過，有一件事是肯定的。Waymo“對理解它的激光雷達的所有不同的用例很感興趣。換句話說，盡管Waymo專注于在汽車市場上使用激光雷達，但他們非常希望了解如何使激光雷達及其相關軟件更適用于工業機器人、倉庫機器人和安全等特定的非汽車應用。為此，Waymo將與合作伙伴密切合作。

相干激光雷達的出現

許多激光雷達公司對使用MEMS微掃描器或SPAD(單光子雪崩二極管)陣列進行新的激光雷達設計，Waymo除了機械激光雷達外還有什么計劃?

Verghese表示，許多技術選擇都在談判桌上。“我們非常清楚并密切關注”各種新技術的發展。Waymo繼續與谷歌的內部技術開發活動緊密聯系。例如，蜂窩激光雷達的基礎技術開發已經在谷歌內部開始。Waymo最終與谷歌合作，使其激光雷達和軟件協同工作。

Verghese也承認“相干激光雷達”是一種未來的技術選擇。

今天的激光雷達，包括Waymo的Honeycomb，都是脈沖系統。而相干激光雷達的方法是調頻連續波(FMCW)雷達。

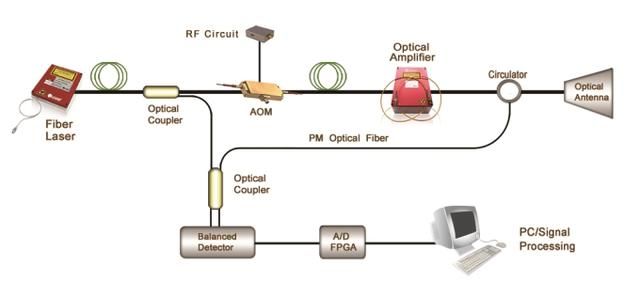

這種相干測距，即調頻連續波FMCW雷達。很簡單就是光源、耦合器、上位機，然后采集。”該方案發的信號是連續波，頻率是線性的周期，調頻的一個頻率，也就意味著發射的頻率和接收的頻率有一個差異，這個差異可以通過光學的混頻探測探測到它兩個波的差，通過頻率做一個轉換就可以換算出距離，原理其實也不復雜，它增加的模塊主要是光學處理部分。這其中的關鍵技術包括；激光調頻技術，收發光學技術，相干接收技術，然后信號解析算法。

連續波操作的優點包括能夠直接檢測速度和高分辨率范圍。然而，最大的挑戰是，這樣的系統需要多種光學元件的緊密集成，包括激光器、放大器、相位和振幅控制、低噪聲光電二極管、模式轉換器和光波導。這些必須進一步集成在一個緊湊的形式因素下，才可大量生產。

這就是硅光子學的作用。理論上，硅平臺可以在可伸縮的高容量制造過程中實現硅芯片上的光學集成，從而實現芯片級的固態激光雷達。

Verghese承認谷歌已經對硅光子學達到了專業水平，因為谷歌認為它是使光通信的大型線卡變得更小的關鍵。

相干系統被認為能提供更好的性能——包括單脈沖速度測量和對其他光源干擾的免疫力。盡管這些進展仍在研究。

分析師如何看待Waymo

我們對Waymo的采訪提供了一些關于Waymo激光雷達發展方向的看法。但撇開Waymo的雄心不談，我們還遠不清楚Waymo在商業上與Honeycomb會有多大的競爭力。

記者向Yole Developpement的技術和市場分析師Alexis Debray詢問了近幾個月激光雷達市場的情況，以及Waymo的發展預測。

Debray觀察到，對于汽車激光雷達，供應鏈上的許多公司“正準備在2021年到2023年之間推出產品。”奧迪目前正與法雷奧(Valeo)、Innoviz與麥格納(Magna)和寶馬、Luminar與沃爾沃、Velodyne與現代Mobis等公司合作。

Debray強調，Waymo并不孤單。“許多公司也為工業應用和自動駕駛汽車(自動出租車和自動穿梭車)開發了激光雷達。”

他指出:“這使得激光雷達的價格降到幾千美元，而三年前的價格是幾萬美元。”這種激光雷達“性能更好，體積更小，可靠性更高”。“因此，激光雷達在越來越多的應用中被使用和測試——包括工廠車輛、安全、智能交通系統、防御和其他。”

鑒于Honeycomb的性能和價格的公開信息很少，Debray指出，“我認為Waymo有兩個優勢。首先，他們掌握了從激光雷達到終端系統和操作的每一步，包括軟件、電子設備……其次，他們已經進行了長達數百萬英里的操作測試。”

但這并不意味著Waymo就能一帆風順。Waymo“在不同的工業應用需要許多不同的規格時，只提供一種模式。”

在Debray看來，“其他激光雷達公司提供了許多模型，甚至可定制。例如，Ouster提供大約50種不同型號，都基于相同技術，但有不同的范圍、視野和分辨率。此外，為了擴大工業市場，Waymo必須與數百個不同的客戶進行接觸和互動。他們似乎已經在忙著Waymo One了。”

延伸閱讀——相干激光雷達逐漸浮出水面

隨著自動駕駛的熱潮，“激光雷達”備受矚目�，F(xiàn)在雷達產品也五花八門，國內國外的產品都做得越來越小，外觀也越來越漂亮。但是目前這些雷達90%以上都是采用同一種技術方案，即激光飛行時間(TOF)技術。

有報道指出，去年7月份成立的一家初創公司-愛萊達科技有限公司，劍走偏鋒，專攻基于相干技術的激光雷達。成立短短4個月后，去年11月獲得了百度和華登1800萬融資，估值過億。

在最近“青城山中國IC生態高峰論壇”上，愛萊達科技有限公司總經理潘衛清和大家分享了他們獨特的相干波激光雷達方案。

一切源于TOF技術的缺陷

TOF技術優點非常的明顯，首先是原理簡單，通過光脈沖在目標與雷達間的飛行時間乘以光速就可以獲得距離，技術路線也很簡單是直接測量飛行時間，成熟度比較高，從脈沖激光發送、接收到處理均有成熟的模塊組件和專用處理芯片。開發周期也很短，現在公司要做一個TOF雷達也很快。

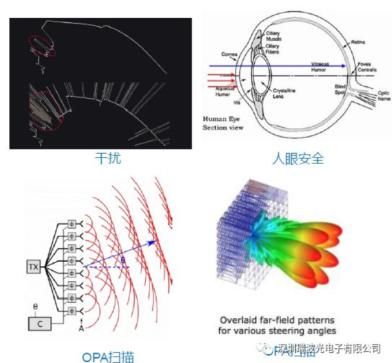

但TOF雷達其實也存在一些問題，特別是針對未來無人駕駛，潘衛清談到了4個主要問題：

第一，抗干擾�，F(xiàn)在無人駕駛做測試的激光雷達基本上都是單輛車或者少數幾輛車在跑，如果以后商用普及，那么路上大量的車都用同樣的雷達掃描，雷達就沒法識別是附近的車打來的脈沖還是自己發出的信號回波。以后自動駕駛車輛都采用這種設備，在路邊很容易用相同雷達同波段的強光源去執行惡意破壞，從而導致雷達失靈。還有就是陽光強烈時，雷達會和人眼一樣看不到目標了，從而帶來安全隱患。

第二，探測距離——會影響車速。人類如果晚上開近光燈開車，車速就上不去，開了遠光燈才能保證一定的速度；同理，激光雷達相當于車的眼睛，探測距離近的時候車速上不去。現在激光雷達做到150米到200米就很困難，一般的車用200米都采用了比較高的放射率。

第三，掃描問題。大家都想把激光雷達做成固態的，期待光學相控陣技術(OPA)方案。但OPA不僅對雷達有要求、對主機也有要求，大規模做成以后掃描的出光孔徑很小，也就意味著在雷達里會帶入損耗，會進一步縮短TOF的探測距離。

第四，全天候工作不太可能。例如雨、霧、雷等惡劣天氣影響。

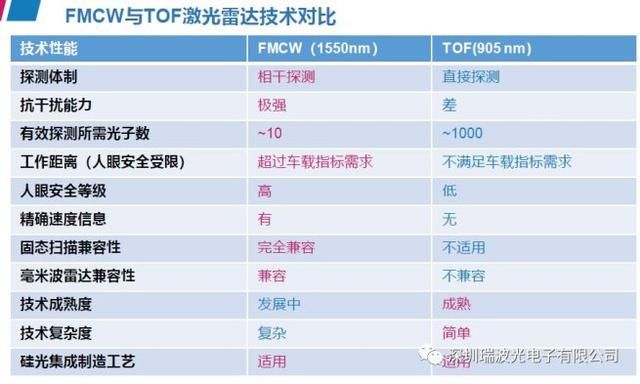

圖：總結一下TOF雷達和相干雷達的對比。

首先在抗干擾能力上相干方案較強，不需任何處理，光學上就已經解決了。有效探索靈敏度非常高，直接有效探測只需要10個光子就能夠精確測試。

也有人認為FMCW激光雷達也有一些局限性，比如與ToF相比需要更多的算力，因此生成全三維環繞圖時速度慢。“根本不存在這個問題，這個只是行外人的一種簡單推測，”記者為此特地請教潘衛清先生時他指出，“我們有具體的實測數據。”

下圖是愛萊達今年開發出的相干激光雷達，目前體積較大的原因主要還是散熱，設計距離3公里。發射功率在50到200毫瓦時探測距離就可超過1公里，且能完全直視太陽光工作，不受任何光的干擾。

“未來，我們的雷達還可以跟毫米波做芯片級的融合，雷達工作機制和毫米波的工作機制非常的相似，很多模塊可以共用，包括信號的調制模塊和處理的模塊可以共用。”
