從生產鋰離子電池到鈑金件加工，新的激光焊接系統在光吸收、光束控制、速度和編程的靈活性等方面都取得了突破性進展。

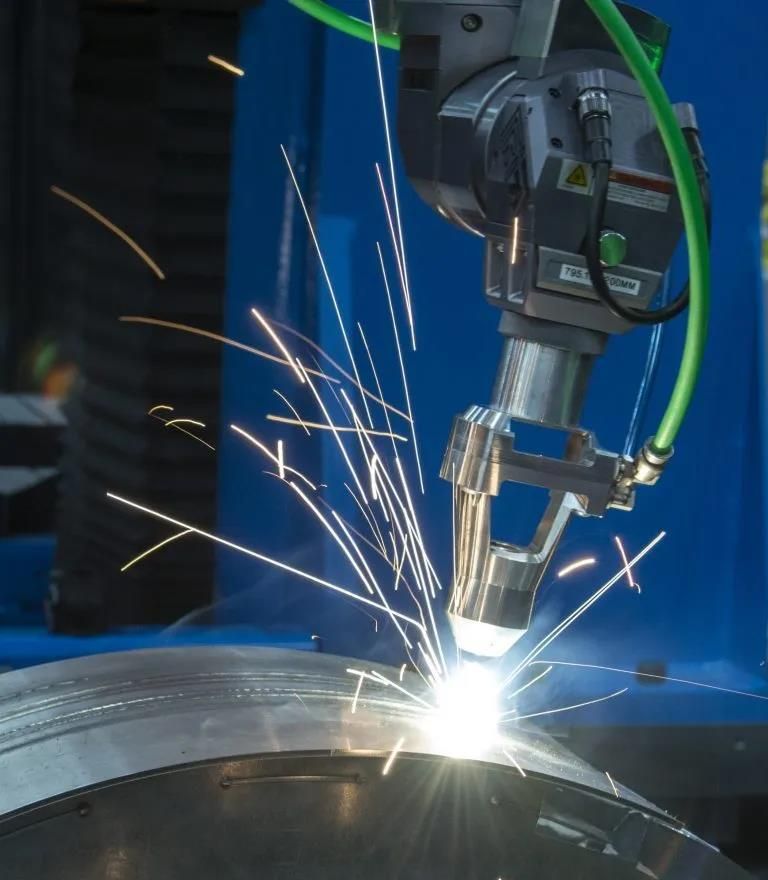

Prima Power Laserdyne的智能防護噴嘴組件使用清潔的壓縮空氣來保護鏡頭蓋滑軌，同時提供保護氣體來確保焊縫免受氧化。

伴隨著電動汽車市場需求的不斷增長，藍光激光在紅外光纖激光無法完成的關鍵部件的銅鋁焊接作業中脫穎而出。動力電池和其他先進的消費類電子產品一樣，需要采用新穎的工藝來連接不同的金屬。

工業激光器將繼續在千瓦的高功率范圍不斷發展，而供應商也越來越意識到：需要開發更加人性化的功能，來把這些設備無縫地集成到工業4.0的生產系統中。

特殊的藍光

Nuburu公司的藍光系統已經在金屬加工領域，特別是銅的焊接方面取得了突破性進展，并且迅速超越紅外激光器相對較低的焊接能力，得到了市場的認可。鋰離子電池的焊接是Nuburu的技術特色之一，但Nuburu的藍光激光技術才是解決傳統材料加工問題的關鍵。

Nuburu Inc，作為一家百年企業，于2015年4月啟動研發計劃、并于2017年底推出了其首款產品AO-150，這是一款主參數為150W、450nm的直接二極管激光器。該產品因其新穎的光子學創新而獲得SPIE棱鏡獎的提名，該獎項一般授予在超處理速度、焊接和光束質量等光子學方面具有重大創新的產品和企業。

Nuburu的設備顯示出了比紅外光纖激光器快2至10倍的處理速度，因?yàn)槠湮�收�?5%的藍光波長，而紅外光纖激光器則僅吸收了5%的紅外光，因此Nuburu的設備可以在銅上進行更清潔的焊接。據該公司稱，該裝置在不銹鋼、鎳、鈦、鋁、黃銅和金等材料的加工上，吸收率也要比常規高出三至二十倍。“所有金屬在藍光范圍的吸收率都很高，”公司聯合創始人兼首席營銷和銷售官Jean-Michel Pelapra表示，“因?yàn)樗{(lán)光可以更有效地耦合波長，所以加工所需要的能量要少得多，傳熱能力卻非常強，可以無飛濺焊接金屬，讓焊縫中沒有孔隙，也沒有缺陷。”

用紅外激光來進行鎖孔焊接需要很高的峰值功率，焊接過程中常常會產生因汽化反應導致的氣泡和氣孔，從而削弱焊接的機械強度和電氣性能。而Nuburu高達600瓦的清潔焊機解決了這一問題，Pelaprat解釋道：“藍光激光的連續波半導體能量是由光纖耦合，并通過光纖傳送的，其光電轉化效率約為25%，具體數值取決于氮化鎵半導體的性能，這將有望在效率上最終超過光纖激光器。”

鋰離子電池需要大量的銅與銅、鋁或不銹鋼之間的導電焊接、鎖孔焊接，此外還需要把銅和鋁箔分別焊接在陰極和陽極上。紅外激光在加工過程中時常產生裂縫，造成加工問題。藍光焊接后的無氣孔及其他缺陷的焊縫，意味著使用藍光焊接加工的電池內部的電阻更低，熱力消散更少，并且不會產生危險的熱點，同時讓使用更薄的金屬成為可能，從而改善了電池的能量交換和能量密度。

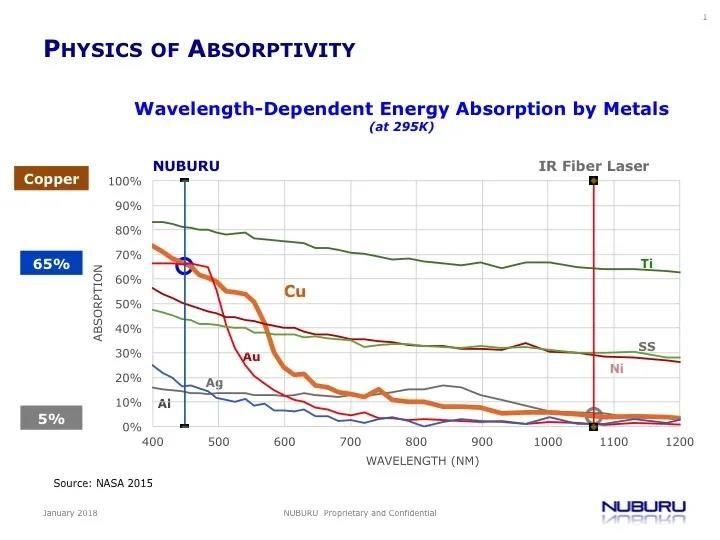

Nuburu生產的150W AO-150藍光被銅吸收的比率為65％，而紅外光吸收率僅5%。

除汽車、航空航天、消費類電子產品和醫療保健領域的儲能應用以外，Nuburu激光器還正在尋找其他適合的應用領域。AO-150具有切割，釬焊，包覆甚至“打印”吹制粉末的能力，該功能可用于制造航空航天組件或髖關節和膝關節植入物。該公司計劃在今年晚些時候發布AO-500，即AO-150的500W版本。

德國的Laserline公司也加入了藍光焊接的潮流，Laserline在美國西部光電展上就展示了一臺450nm激光器的原型機。Laserline的LDM 500-60blue藍光激光器額定功率為500 W。該公司銷售經理Oleg Raykis表示，L aserline打算在開始執行系統的銷售計劃之前，將與客戶合作進行項目概念的驗證。

功能拓展

Laserline以為汽車釬焊提供的二極管激光系統而在業內聞名，該公司還展示了用其19英寸（483mm）機架安裝6kW光纖傳輸單元。Raykis稱：“據我們所知，這是市場上最緊湊的光纖傳輸單元，”該系統基于 Laserline LDM平臺，結合了經典的傳導焊接、硬化和移動維修功能。

Raykis還指出，大約兩年前，汽車制造商開始從電鍍鋅鋼轉向熱浸鍍鋅，原因是在使用傳統的釬焊方法時會產生飛濺和粗糙的焊縫。Laserline的解決方案是使用多光斑模塊，該模塊將兩個小光束和一個大光點結合在一起。在生產過程中，這兩束小光束先從材料表面去除鋅，然后再與大光束一起熔化鋪設的銅硅線。光束之間的功率和距離可調，并且該裝置還可以改裝為經典的Laserline激光系統。

進一步的研究表明：多點模塊和Laserline的標準OTS-5光學器件可以協同工作，從而可以在較大光束中移動三點中的兩個較小光束，并通過使用鋁錳絲代替鋁硅絲來改善鋁焊縫 。“這增加了焊縫的硬度，使加工速度提高了20%，”Raykis介紹。目前首批系統正在OEM工廠進行測試。

該公司還發現了其混合激光器的一種新用途，它能實現三種模式：二極管、轉換器和轉換器源跟二極管源的組合使用。這些光束通常用于混合切削，退火或軟化工藝，這些工藝可以彼此疊加，以較平滑的焊縫快速焊接鋁。

納秒脈沖焊接技術，是大約三年前由通快（Trumpf）旗下的SPI Lasers品牌率先提出的另一種焊接電子產品中不同金屬的方法。“這些金屬的熔化溫度和性質差異很大，”SPI的銷售副總裁Richard Hendel表示：“使用該工藝，不會產生脆性金屬間化合物的傳統熔池。”

將高峰值功率和相對較短的脈沖焊接在一起，可以在諸如銅和鋁之間的連接處形成機械粘附力和電接觸。Hendel表示，雖然消費類電子產品是SPI的重要用戶，但電動汽車將是一個新興的市場。該市場起始于低功率光纖激光器（約70W），“如果嘗試用連續波激光器焊接同樣的焊縫，則需要500W，甚至1000 W的功率。SPI已經發布了一個200W的系統，將本來就很短的節拍又縮短了一半。

“我們的redENERGY激光器可產生3納秒至2微秒的脈沖”，SPI的美國和巴西東部地區經理Colin Nolan補充道。“如果可以用1064nm的光束實現的話，那我們就可以做到。”

以前需要使用綠色或紫外線激光器執行的應用程序現在可以使用SPI的激光器完成。“去年我在卡普頓進行了微加工，之前這一直是綠色或紫外線激光器的應用范圍。但是我可以將脈沖降到3納秒，加工起來就能毫不費力。所以我們正在研究一些以前無法完成的事情，比如聚合材料的加工。”

縮小差距

為了提高鈑金應用中的導熱性和深熔焊深度，通快公司于2017年中左右在北美推出了命名為FusionLine的焊接系統，“我們?nèi)栽谔剿髟撓到y(tǒng)的更多用途”，銷售工程師Brett Thompson表示。

通快碟片激光器的光束傳輸選項，讓制造商能夠應對那些大于常規激光實現范圍的焊接間隙。通過將兩個光束直徑范圍（一個正常的和一個較大的光束）和所需的焊絲結合起來，F(xiàn)usionLine系統幫助OEM公司彌補了傳統焊接技術與激光焊接技術之間的另一個空白。

“我們有正常的焊接束直徑，然后是次級束直徑。”Thompson談到該工藝時說，“我們?cè)诠馐�的傳送方面越�?lái)越有創意，因此我們可以使光點尺寸遠大于普通的焊接光束。”在焊接失敗的情況下，如果零件被燒毀，F(xiàn)usionLine系統可以讓用戶的焊材(隨大光束一起流動，或者在光束中熱點位置注入焊絲。

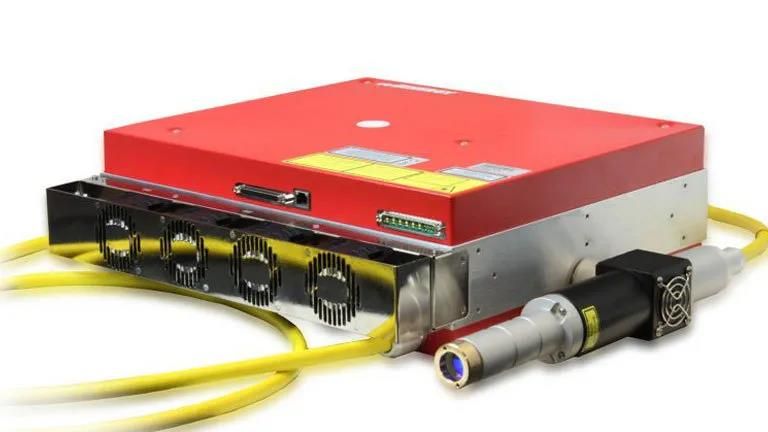

SPI Lasers推出的redENERGY 200W風冷光纖激光器

“它不僅僅光束變大，如果光束能量密度變低了，則會產生新的問題”，Thompson舉例：“例如您會失去焊接速度，尤其是當必須熔化焊絲時，會將熱量傳遞到零件上，導致脆性和變形。”FusionLine系統則是創建了一個熱源中心，該中心可以快速熔化必要的連接線而不會影響焊接速度。

“我們的目標是讓鈑金制造商直接從TIG或MIG焊接過渡到激光焊接，免去進行大量開發工作。”他表示。FusionLine有助于立即將公差從0.004轉換為0.01″（0.1016–254mm）。

“在FusionLine上不必使用線材。”Thompson講道，“你可以在沒有金屬絲的情況下橋接更大的縫隙，而且這比只用正常的光束直徑要大得多。我們可以制造出更大的光束，把不同的材料焊接在一起。”

使用不帶導線的導熱工藝，例如針對2mm厚的材料的加工，Thompson 說到，“通快可以實現比TIG更高的焊接速度，同時獲得更美觀的焊縫，且無需進行任何返工。”FusionLine的焦點在金屬薄片的上方，熱量從金屬的頂部傳導到底部，形成一個圓形。同時，通過采用更進一步的深層滲透工藝，Thompson表示：“您可以看到150-200 ipm [3810-5080 mm/min]的焊接速度。”

此外，由于零件受熱較少，OEM公司可以使用高碳和高強度的鋼材來減少材料厚度。制造商可以使用比A36等低檔鋼材貴10%的優質鋼材，從而減少40%的材料厚度。

對于外觀美學要求比較高的行業，例如高端廚房設備，制造商們可能會因FusionLine獲得較大收益。針對頂級的產品系列，Thompson認為：“這些行業的客戶對質量有一定的期望，手工打磨TIG焊接并使半徑看起來一致是很困難的。而激光焊接將會確保工藝的可重復性和一致的優質結果。”

對于OEM和車間而言，最終價值取向是采用更高效的工具，Thompson談到，“可以免去花費大量時間重新設計讓產品去適應激光焊接要求。FusionLine所提供的改變光束方法是‘完全整合且無縫’的，并可被編程成在納秒范圍內打開和關閉的。”

感受力量

高功率激光器為激光焊接提供了新的方法。根據Prima Power Laserdyne LLC（位于：美國明尼蘇達州，錢伯納）的應用工程和技術開發高級經理Mohammed Naeem表示，“多千瓦激光焊接是工業激光材料加工中增長最快的應用之一。它正在取代傳統的焊接工藝，圍繞激光焊接能力的提升開發新的設計。這里主要的挑戰是開發利用高功率激光的穩健方法。”

為此，Laserdyne正在開發氣體保護、減少羽流和光束成型的方法，還有具有掃描頭和填充材料的焊接技術。該公司的SmartRamp和SmartShield智能技術解決方案套件，增強了其2D和3D系統的功能。

更具體的解釋，智能技術是“通過最新的硬件和軟件開發而實現的專用處理技術，從而讓Laserdyne S94P在控制系統中對激光、運動、過程氣體和過程傳感器進行先進的集成控制”， Naeem解釋說。

為了防止焊縫缺陷，Laserdyne的SmartRamp焊縫輪廓控制“很大程度上減少了由焊縫端點缺陷（凹陷/焊縫底切，氣孔）觸發的后處理檢查，并免去了焊縫末端的人工返工，”他表示。這些工藝對于關鍵部件至關重要：特別是在航空發動機中，對于這些重要部件而言，焊縫底部不能產生填充或底切。

與此同時，SmartShield激光焊接和聚焦光學保護模塊是“附上了一個帶有交叉射流的噴嘴組件，該組件使用壓縮的車間空氣來保護透鏡保護蓋玻片，并提供保護氣體：如氮?dú)饣驓鍤�，從而保護焊縫免受氧化。”

Naeem表示，與其他交叉噴射焊接頭不同，“SmartShield不會將用于交叉噴射和焊接保護的氣體混合在一起”。該交叉噴射噴嘴可全程與保護氣體輸送裝置，包括焊靴和同軸氣體噴嘴頭一起使用。聚焦透鏡和保護氣體組件可以快速更換從而改變聚焦點的大小。這使得那些航空航天業的鎳和鈦合金材料的焊接加工也變得容易起來。”

作者：Geoff Giordano，LIA前通訊總監
