美國紐約州羅切斯特大學的電氣工程師們說，他們在不斷縮小光子集成電路的尺寸，使之足以與微型電子集成電路有效競爭。

眾所周知，由于優越的電光和非線性光學特性，鈮酸鋰已成為光子學研究和發展的重要材料。然而，在塊狀晶體或薄膜平臺上制造的鈮酸鋰光器件尺寸較大，且難以縮小，這限制了鈮酸鋰光器件的調制效率、能量消耗和電路集成度。其中一個主要挑戰就是制造高精度高質量的納米光子結構。

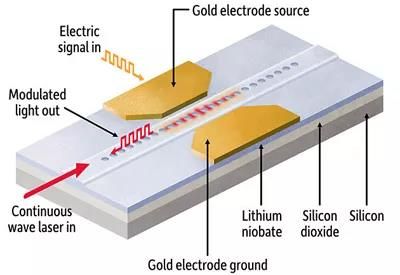

圖1 Lin教授實驗室研制的電光調制器原理圖

羅切斯特大學的研究人員使用一層薄薄的鈮酸鋰結合在二氧化硅層上，創造出的鈮酸鋰調制器不僅超小，而且還高速高效。該鈮酸鋰調制器項目是以之前實驗室使用的鈮酸鋰為基礎制造的光學納米腔的基礎上完成的。該納米腔的尺寸只有1μm左右，在室溫下僅用2-3個光子就能調諧波長。

Lin教授說：“這是我們第一次知道，在室溫下可以用這種方式操縱2-3個光子。該調制器可與納米腔配合使用，可以制造納米級的光子芯片。”

圖2 Mingxiao Li正在研制一種 LiNbO3芯片

研究人員認為，他們創造出了“迄今為止最小的電光調制器”，是實現大規模鈮酸鋰光子集成電路的重要基礎，在數據通信、微波光子學和量子光子學中有著極其重要的應用。
