文/Andreas Thoss，THOSS Media首席執行官

金屬和聚合物連接是理想的汽車輕量化結構。隨著汽車輕量化結構的出現，碳纖維或玻璃纖維增強聚合物（CFRP或GFRP）等復合材料與金屬部件的有效連接工藝問題，備受關注（見圖1）。這種不同材料之間的連接，對汽車工業中的安全性和功能部件至關重要。

圖1：帶有玻璃鋼加固支撐的車門。（圖片來源：Fraunhofer ILT）

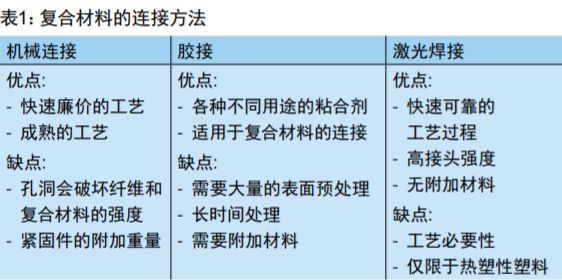

汽車工業的要求很明確：連接過程必須快速、可靠和自動化。表1中列出了工業過程中連接復合材料和金屬部件的三種最常見方法，其中激光焊接可能是最新的一種方法，當然它還有很多問題有待解決。這些問題不僅涉及效率，還涉及連接部分的強度和老化。本文將對這些問題進行詳細探討。

激光焊接技術基礎

復合材料與金屬零件的激光焊接過程主要分兩步。第一步，用激光對金屬零件進行處理，在其表面形成微結構。這個過程可以使用標稱功率約1kW的連續波單模光纖激光器實現。激光掃描金屬零件表面，以形成具有咬邊幾何形狀的規則凹槽（見圖2）。

由于激光束的高強度，金屬在燒蝕過程中部分熔化和汽化。蒸發壓力噴射出材料，部分濺射的材料凝固在槽的邊緣，從而在槽上形成一定程度的咬邊結構。為了使聚合物更多地結合在金屬表面上，可以增加表面微結構的密度，例如，用激光束以90°角交叉掃描凹槽（見圖3）。

圖2：金屬和聚合物零件的激光連接工藝。

圖3：整個過程需要幾次掃描，直到槽具有合適的縱橫比，以獲得良好的抓合力。（圖片來源：Fraunhofer ILT）

還有一種可以實現這種表面結構化的過程。這個過程可以使用超短脈沖（USP）激光來完成，以便形成帶有錐形突起的海綿狀表面結構�？梢栽阡�、鋁、硅和鈦等多種材料上實現這種表面結構。聚合物在這種表面上的結合力，甚至比在光纖激光加工的微結構上要好。唯一的問題是USP激光器的加工速度較慢。一旦USP激光器達到千瓦級的平均功率（如另一個弗勞恩霍夫項目所預期的那樣^[1]），那么它們可能是用于復合材料連接的金屬表面微結構化的更好選擇。

在將復合材料與金屬零件連接的第二步中，聚合物被加熱直到熔化。然后，將聚合物壓入金屬零件表面的微觀結構中，待冷卻后，便實現了聚合物與金屬零件之間的良好連接。加熱聚合物也有不同的方法：一種方法是加熱聚合物（就像在傳統的注塑成型中那樣），然后將其壓入凹槽；而另一種方法是加熱金屬部件，并將其壓在冷聚合物上。熱傳導使聚合物熔融，然后流入金屬零件表面的微觀結構中。這兩種方法都能形成一種聚合物金屬復合連接。

第一步的激光微結構化是一個快速和無接觸的過程。實際的連接過程可以很好地融入現有的生產過程中，如注塑或沖壓。因此，激光焊接方法總體來說是一個快速且經濟的過程，非常適合大規模生產。

機械應力測試

在實際應用中，由金屬和聚合物連接而成的復合零件，可能會受到多軸、同相或相移負載的影響。對于所有的應用，都會出現幾個問題：這樣的接頭能承受多大的壓力？它會在哪里破裂？這對連接過程意味著什么？

德國弗勞恩霍夫激光技術研究所（Fraunhofer ILT）的專家們進行了一系列的壓力測試，目的是能用不同的材料來回答這個問題（見圖4）。在一個案例中，^[2]他們制作了一個測試樣件，由1.5mm厚的不銹鋼板和3mm厚的玻璃纖維增強聚丙烯（PP）條帶組成，用于拉伸剪切測試，同時用非增強的PP進行拉伸測試。

用聚焦直徑約為40μm的1kW單模光纖激光器對金屬表面進行了處理，在金屬表面形成了可重復的咬邊槽結構。用3kW半導體激光器（功率約為300～700W）加熱聚合物零件，光斑尺寸為7.5×25mm²。施加3bar的夾緊壓力使兩個零件連接在一起。拉伸剪切測試樣件（鋼+GFRP）的連接面積為150mm²，拉伸測試樣件（鋼+PP）的連接面積為100mm²。

對每種類型的五個樣件進行了破壞性測試。在拉伸剪切載荷為13.1MPa的情況下，對400μm槽距的微結構連接強度進行測試；在拉伸剪切載荷為15.5MPa下對300μm槽距的連接強度進行測量。在拉伸載荷測試中，樣件分別承受5.1MPa（400μm槽距）和9.1MPa（300μm槽距）的載荷。

顯然，密集的微觀結構具有更好的結合力，但應該注意的是，密集的微觀結構會增加處理時間。研究人員對鎂合金板進行了類似測試。^[3]所有測試結果表明，激光焊接技術能夠在金屬和聚合物零件之間建立牢固可靠的連接。

老化測試

汽車生產中的另一個問題是：這種連接是否能滿足氣候變化和腐蝕的要求？為了回答這個問題，研究人員進行了幾項測試。他們對復合連接樣件實施了標準氣候變化循環和腐蝕測試程序。

在測試中，對由不同金屬（鋼和鋁）和不同聚合物（PP/GF30和PP/T40）形成的樣件進行了搭接剪切力測試。金屬和聚合物之間的連接是利用激光技術實現的。氣候變化測試根據VW PV 1200進行，溫度在80~-40°C之間變化。

一個測試周期為12小時，重復2次、10次和30次測試周期。在氣候變化測試前后，對樣件進行破壞性拉伸剪切強度測試。所有測試結果顯示，樣件能承受的壓力值在8~15MPa之間。測試中，還在連接區域之外發生了有趣的現象：在重復30次測試周期后，樣件的連接區域之外的部分沒能承受住強度測試。換言之，連接區域甚至比原來的聚丙烯材料更堅固。

在腐蝕性測試中這種現象更加明顯。腐蝕性測試根據VDA 621-415進行7天的測試。該測試包括鹽霧和高濕度條件。在測試之前，所有的樣件都能承受大約8MPa和15MPa的力。腐蝕后對樣件進行測試，所有PP/T40材料都在連接區域外斷裂；GFRP材料在連接區域內斷裂，但強度高于腐蝕前。

鋼樣件顯示出銹蝕，尤其是在微觀結構區域。連接區域有明顯的腐蝕滲透，但這對連接強度沒有明顯的影響。鋁板在連接區域外的微結構區域也顯示出腐蝕跡象，但在連接區域內沒有。一個直接的結論是：應該避免任何開放的微結構區域。

測試表明，激光連接工藝可以在金屬板和塑料之間建立高度可靠的連接。標準氣候和腐蝕測試未顯示對連接強度有影響。經過一段時間的老化，塑料本身而不是連接區域處斷裂。應該避免金屬上的開放微結構區域。

參考文獻

1. D. Hoffman, J. Limpert, and A. Thoss, “Ultrashort-pulsed laser sources with kilowatt power forindustrial applications,” Laser Focus World, 56, 1, 65–68 (Jan. 2020); https://bit.ly/ThoRef1.

2. K. van der Straeten, C. Engelmann, A. Olowinsky, and A. Dillner, “Comparison of laser-basedjoining approaches for plastic-metal-hybrids–strength vs. process speed,” Proc. Hybrid Mater.Struct., 203 (2018); https://bit.ly/ThoRef2.

3. C. Engelmann, C. Hopmann, and S. Wurzbacher, “Laser beam microstructuring of magnesiumsheets made of ME20 – Potentials for the in-mould assembly of plastic/magnsesiumhybridejoints,” joining Plastics, 13, 3–4, 182–189 (20
