超短脈沖經歷了納秒、皮秒、飛秒、阿秒幾個階段。到目前為止，超短脈沖激光器的研發和使用得到了空前的發展，使得超短脈沖的科學研究成為當前的熱點之一。在很多情況下，人們需要確定飛秒激光脈沖的參數信息來進行研究和實驗，因此超短激光的脈沖寬度和相位信息研究變得非常重要。

飛秒時間量級已經超出了電子響應速度的極限，因此不可能應用快速響應的電子儀器直接測量飛秒脈沖的時域信息，而需要新的測量技術來確定其時間頻率特性。

自相關儀原理

根據光速可知，1fs的脈沖空間持續時間是0.3um，這個距離可以通過精密的位移平臺掃描而分辨，因此可以將測量超短脈沖的時間寬度轉變成為空間長度來測量。最常用的方法就是邁克爾遜自相儀，先把入射光通過分光鏡分成兩束，讓其中一束光通過延時線，然后再把這兩束光合并，通過一塊倍頻晶體，或雙光子吸收，獲得與光強的平方成正比的信號。改變延遲可得到一系列這樣的信號。

圖1.APE自相關儀原理圖

圖2.APE自相關儀內部實物圖

對于探測器有兩類。一類為非線性晶體加探測器，另一類為無晶體雙光子吸收二極管TPA。采用非線性晶體是目前自相關儀最有效、最簡單的測量方式，兩束平行光經過聚焦和濾波后，在非線性晶體中產生非線性效應，通過光電探測器進行探測，用鎖相放大器檢測信號。與非線性晶體探測相比，也可以使用雙光子吸收二極管做為自相關儀的信號接收器。

另外值得注意的是，通過自相關儀測到的自相關信號不是脈沖寬度。自相關函數寬度Δτ和Δt之前有一定的對應關系：Δt=αΔτ，其中常數α與脈沖形狀決定。對于強度自相關函數，高斯和雙曲正割變換系數分別為0.707和0.648。例如高斯擬合下，自相關測得ACF信號為100fs，其實際的脈沖寬度FWHM為100fs×0.707，即為70.7fs。

產品推薦

頂尖科儀代理的德國APE公司是世界上最大的超快附件生產商之一。它的主要產品包括各種測量超短脈沖時域的自相關儀，測量相位的FROG和SPIDER，掃描光學延遲線，聲光開關，OPO，倍頻器等。

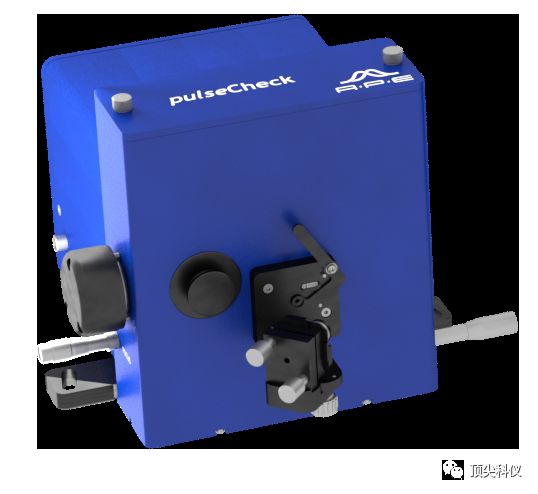

APE的PulseCheck自相關儀波長覆蓋范圍達到200nm~12um，脈沖寬度測量范圍可達10fs~500ps。探測可選高靈敏度PMT，TPA和PD。其操作簡單，測量高效，測量精度高是APE自相關儀的特點之一。而且目前APE自相關儀已經成為行業標準超快激光超短脈沖測量儀器。
